Измерение фазового сдвига

Лабораторная работа №6

Измеритель разности фаз Ф2-34

Цель: изучить назначение, технические характеристики и принцип измерителя разности фаз Ф2-34.

Краткие сведения из теории

Измеритель разности фаз Ф2-34 предназначен для прецизионных измерений фазовых сдвигов и их приращений между двумя синхронными гармоническими сигналами в широком диапазоне частот.

Измеритель Ф2-34 применяется при определении фазочастотных и фазоамплитудных характеристик усилителей, аттенюаторов, линий задержек; параметров полупроводниковых приборов, диэлектриков, магнитных материалов, при настройке фильтров, резонаторов, низкочастотных антенн.

Измеритель Ф2-34 построен по структурной схеме фазометра с постоянным измерительным временем. Имеет режимы ручного и дистанционного кодового управления и вывод результатов измерений в двоично-десятичном коде на цифропечатающее устройство.

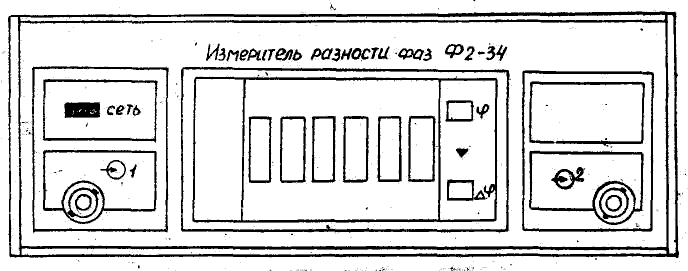

Рисунок 1 – Измеритель разности фаз Ф2-34

Измерение фазового сдвига.

а) к гнезду " 1" подключить опорный сигнал, а к гнезду "-" 2" - исследуемый сигнал, фазовый сдвиг которого относительно опорного нужно определить;

б) тумблер “ ” установить в положение "l S";

в) нажать кнопку "φ". После этого начинается цикл, установки нуля, который длится около 70 с. Окончание цикла установки нуля индицируется периодическим свечением нижнего сегмента символьного разряда индикаторного табло. После окончания цикла установки нуля прибор начинает показывать значение фазового сдвига;

г) если уровень помехи и шумов в сигналах велик, то для повышения точности тумблер “ ” установить в положение "10 S", при этом время цикла измерения увеличится до 10 с.

После каждого скачкообразного изменения частоты фазового сдвига или входного напряжения в фазометре возникают переходные процессы. Время затухания которых составляет 1-1,5 минут, потому отсчет показаний следует делать после их завершения.
