Iпо=75,96 кА, iуд=205,9 кА
1) Uуст
Uном
10 кВ<20 кВ
2) Iмах Iном
11547 А< 12000 А.
По [1] табл. П4.5 выбираем трансформатор тока типа ТШЛ20Б-II.
Исполнение по вторичным обмоткам: 0,2/10Р.
3) Проверяем данный ТТ на термическую стойкость при КЗ. Iпо=63,6 кА, тогда тепловой импульс тока КЗ:
;
;
;
.
Находим сопротивление соединительных проводов, чтобы трансформатор не вышел из своего класса точности: Z2р<=Z2ном.
Данные по измерительным приборам сводим в таблицу 7.3
Таблица 7.3 − данные по измерительным приборам
| Наименование приборов | Тип | Потребляемая мощность ВА | ||
| Амперметр Ваттметр Варметр Счетчики Активной энергии Реактивной энергии | Э-335 Э-335 Э-335 И-680 ИТР | А | В | С |
| 0,5 0,5 0,5 2,5 0,275 | 0,5 --- --- --- --- | 0,5 0,5 0,5 2,5 0,275 | ||
| Итого по фазе: | 5,275 | 0,5 | 5,275 |

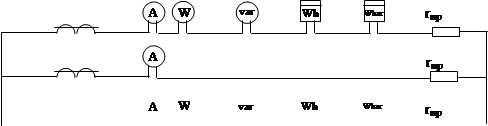

Рисунок 7.3 − схема включения приборов:
rпр=Z2ном – rприб – rк;
, rк=0,1 Ом;
rпр=1,2-0,21-0,1=0,89 Ом;
мм2.
Выбираем провод марки АКРВГ сечением 2,5 мм2.
