Лист 11. Формат АЗ. Основная надпись на форме 1

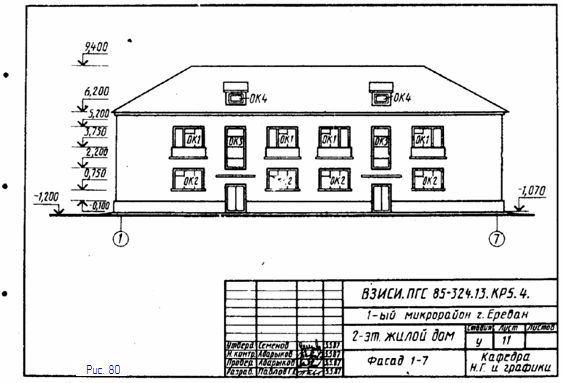

Формат АЗ. Основная надпись на форме 1. Выполнить задачу на построение фасада здания. Пример оформления листа см. на рис. 80.

Задача. Вычертить в масштабе 1:100 фасад жилого дома. Индивидуальные задания взять из табл. 32 и рис. 76, 77.

Указания к выполнению задачи. Оформление фасада должно соответствовать ГОСТ 21.501-80, 21.105-79, 21107-78.

На фасаде наносят и указывают:

1) координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние в местах уступов в плане и перепада высот);

2) отметки уровня земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров);

3) отметки, размеры и привязки проемов и отверстий, не указанных на планах и разрезах;

4) типы заполнения оконных проемов, если они не входят в состав элементов сборных конструкций стен;

5) вид отделки отдельных участков стен, отличающихся от остальных (преобладающих);

6) ссылки на фрагменты и узлы, а также на чертежи элементов зданий (сооружений), не замаркированные на планах и разрезах.

Фасады именуются по крайним координационным осям, например «Фасад 1-12», и не подчеркиваются. Контур земли на фасаде необходимо показывать линией толщиной 1,0...1,5 мм, выходящей за пределы контура фасада на 15...20 мм.
