Описание эксперимента

Схема измерений показана на рис.5. Переменное напряжение частотой (2…20) кГц подается с выхода генератора Г на конденсатор и включенный последовательно с ним резистор известного сопротивления . Эффективное значение напряжения на выходе генератора измеряется вольтметром VС. Резистор служит для определения тока через конденсатор:

;

эффективное значение напряжения на резисторе измеряется вольтметром VR.

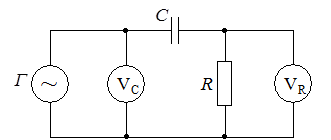

Рис. 5. Электрическая схема установки

Величина сопротивления резистора выбрана достаточно малой, так что выполняется неравенство

.

В этом случае измеряемое вольтметром VС напряжение можно считать равным напряжению на конденсаторе.

В пространство между пластинами конденсатора может быть введена пластина из диэлектрика. По изменению величины емкости конденсатора определяется диэлектрическая проницаемость диэлектрика .
