Нагрузочные характеристики синхронного генератора

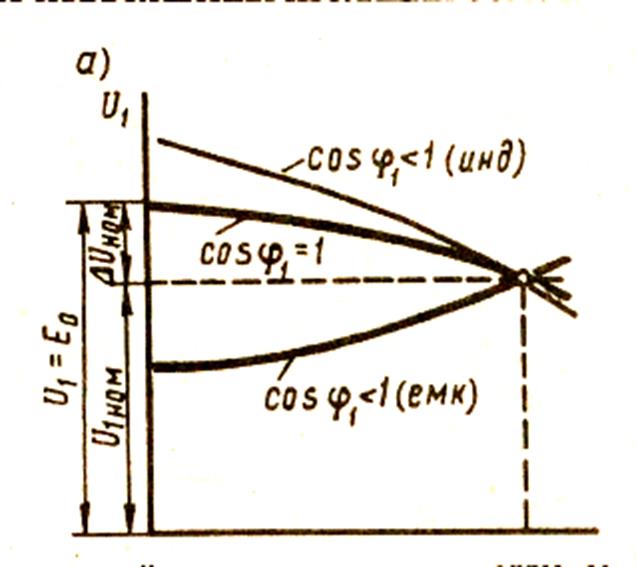

Представляет собой зависимость напряжения на выводах обмотки статора от тока нагрузки: U = f(I) при Iв = сопst; соs, = сопst; п = п = сопst. На рис. представлены внешние характеристики, соответствующие различным по характеру нагрузкам синхронного генератора.

При активной нагрузке (соsф = 1) уменьшение тока на­грузки I сопровождается ростом напряжения U, что объясняется уменьшением падения напряжения в обмотке статора и ослабле­нием размагничивающего действия реакции якоря по поперечной оси. При индуктивной нагрузке (соs ф < 1; инд.) увеличение U при сбросе нагрузки более интенсивно, так как с уменьшением тока I ослабляется размагничивающее действие продольной со­ставляющей реакции якоря. Однако в случае емко­стной нагрузки генератора (соsф, < 1; емк.) уменьшение I со­провождается уменьшением напряжения U, что объясняется ослаблением подмагничивающего действия продольной состав­ляющей реакции якоря.

Изменение напряжения синхронного генератора, вызванное сбросом номинальной нагрузки при / = сопst и n = сопst, называется номинальным изменением (повышением) напряжения (%):

При емкостной нагрузке генератора сброс нагрузки вызывает уменьшение напряжения, а поэтому отрицательно.

В процессе эксплуатации синхронного генератора напряжениеU при колебаниях нагрузки поддерживается неизменным посредством быстродействующих автоматических регуляторов. Однако во избежа­ние повреждения изоляций обмотки не должно превышать 50%.
