Регулировочные характеристики синхронного генератора

Она показывает, как следует изменять ток возбуждения генератора при изменениях нагрузки, что­бы напряжение на зажимах генератора оставалось неизменно равным номинальному:

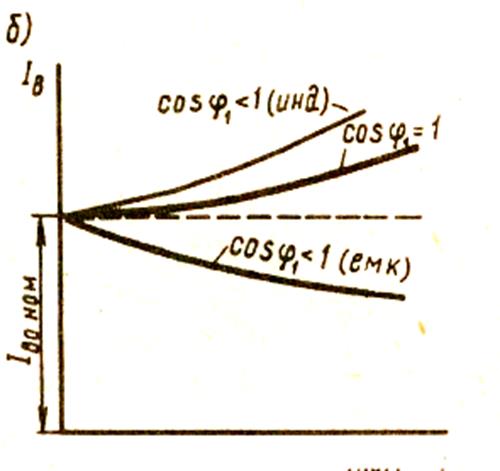

приU = = сопst; cos ф= сопst.На рис. представлены регулировочные харак­теристики синхронного генератора. При активной нагрузке (созф =1) увеличение тока нагрузки I сопровождается уменьшени­ем напряжения U, поэтому для поддержания этого напряжения неиз­менным по мере увеличения тока нагрузки 1 следует повышать ток возбуждения. Индуктивный характер нагрузки (соsф <1; инд.) вызывает более резкое понижение напряжения U,по­этому ток возбуждения /в необходимый для поддержания приU = , следует повышать в большей степени. При емкостном же харак­тере нагрузки (соsф, < 1; емк.) увеличение нагрузки сопровождается ростом напряжения U1, поэтому для поддержания U = , ток воз­буждения следует уменьшать.
