Гидравлический радиус

В гидравлических расчётах для характеристики размеров и формы поперечного сечения потока вводят понятие о живом сечении и его элементах: смоченном периметре и гидравлическом радиусе.

Живым сечением называется поверхность в пределах потока, проведённая нормально к линиям тока.

Для круглого трубопровода, когда всё поперечное сечение заполнено жидкостью, живым сечение является площадь круга: (рис.3.6).

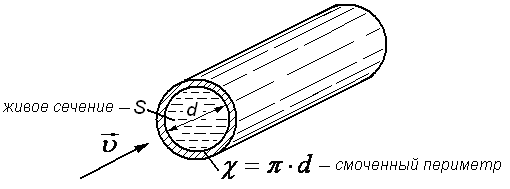

Рис. 3.6. Элементы потока

Смоченным периметром называют ту часть периметра живого сечения, по которой жидкость соприкасается со стенками трубопровода (рис.3.6). Смоченный периметр обычно обозначают греческой (хи). Для круглой трубы полностью заполненной жидкостью смоченный периметр равен длине окружности:

.

Гидравлическим радиусом называют отношение живого сечения к смоченному периметру, т.е. величину

.

Эта величина характеризует удельную, т.е. приходящуюся на единицу длины смоченного периметра, площадь живого сечения. Легко сделать вывод, что поток с наибольшим гидравлическим радиусом при прочих равных условиях имеет минимальную силу трения, приложенную к смоченной поверхности.

Для круглых труб, полностью заполненных жидкостью, гидравлический радиус равен четверти диаметра:

.

Введение гидравлического радиуса как характерного размера позволяет сравнивать по критерию подобия (Re) потоки с разными формами живого сечения.

Рассмотренные основные понятия позволяют решать самые различные практические задачи гидравлики.

Пример 3.1. Определить скорость потока в трубопроводе. Диаметр , расход воды (несжимаемой жидкости) - .

Решение. Искомая скорость .

Определим площадь живого сечения:

.

Скорость потока:

.
