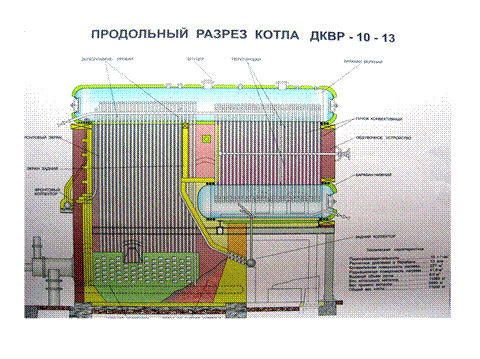

Котлы ДКВР-10-13




Двухбарабанный котёл вертикально-водотрубный реконструированный, паровой. Производительностью 10 т/ч, избыточное давление пара 1,3 МПа (13 кгс/см2 . Котёл типа Е- с естественной циркуляцией воды.

Техническая характеристика котлов ДКВР-10-13 указана ранее, в общей технической характеристике котлов типа ДКВР.

Паровой котёл ДКВР -10-13, в сравнении с конструкциями котлов ДКВР мень­шей паропроизводительности, имеет следующие отличия:

- в котле ДКВР 10-13 поднят нижний барабан, под который сделан доступ обслуживающего персонала;

- котёл имеет дополнительно фронтовой и задний экраны, соответственно имеет фронтовой и задний коллекторы;

- задний коллектор расположен под передней частью нижнего барабана, снизу;

- фронтовой коллектор расположен на фронтовой части передней стенки котла, то-есть выведен из топки. Опускные необогреваемые трубы, питающие водой фронтовой коллектор из верхнего барабана, расположены в обмуровке.

- топка котлов ДКВР-10-13 экранирована с 4-х сторон экранными трубами;

- в конвективном пучке котлов ДКВР-10-13 обе перегородки, делящие пучок на 1 -й и 2-й газоходы, выполнены из жаропрочного чугуна.

В отличие от котлов меньшей производительности у котла ДКВР-10-13 нижний барабан поднят, под него обеспечен доступ обслуживающему персоналу. Барабаны соединены между собой трубами конвективного пучка. Трубы кре­пятся к барабанам вальцовкой, чтобы обеспечить герметичность соединения трубы с барабаном, не разрушая структуры и не снижая прочность стенки барабана.

Каждый коллектор и нижний барабан котла имеют продувочные трубопроводы периодической продувки с двумя вентилями (фланцевые вентили).

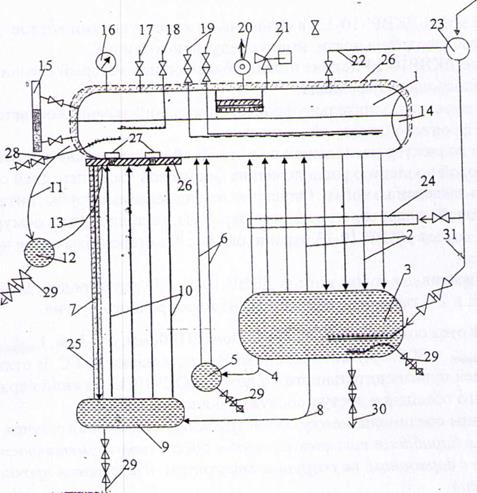

Основные элементы парового котла ДКВр-10-13

1. Верхний барабан; 2. Опускные и подъёмные трубы конвективного пучка; 3. Нижний барабан; 4. Перепускные трубы (3 шт.); 5. Коллектор заднего эк­рана; 6. Трубы заднего экрана; 7. Опускные (необогреваемые) трубы; 8. Перепускная труба бокового экрана; 9. Коллектор бокового экрана; 10. Экранные трубы;

11. Опускные трубы фронтового экрана; 12. Фронтовой коллектор; 13. Подъёмные трубы фронтового экрана; 14. Лаз; 15. Указа­тель уровня воды (2 шт.); 16. манометр котла; 17. Воздушник; 18. Ввод химреагентов (в т. ч. моющих химреагентов); 19. Вводы питательной воды (рабочий и резервный);

20. Главный парозапорный вентиль или задвижка; 21. Предохранительные клапаны (пружинные клапаны - 2 шт.); 22. Паропровод собственных нужд котла; 23. Общий паропровод собственных нужд; 24. Центральный обдувочный аппарат; 25. Обмуровка; 26. Торкрет; 27. Легко­плавкие пробки); 28. Непрерывная продувка; 29. Периодическая продувка; 30. Трубопровод для спуска воды из котла; 31. Паропровод подачи пара на прогрев нижнего барабана.




Топка полностью экранирована, разделена стенкой из шамотного кирпича на собственно топку и камеру догорания. Камера дого­рания уменьшает потери тепла с уходящими дымовыми газами и исключает хим. недожог, а так же предотвращает затягивание факела в конвективный пу­чок. Между первым и вторым рядом конвективного пучка установлена шамот­ная перегородка, отделяющая конвективный газоход от камеры догорания.

В конвективном газоходе установлена чугунная перегородка, организующая го­ризонтальный разворот дымовых газов, что способствует большей отдаче тепла дымовых газов конвективным поверхностям нагрева. Обмуровка котла - тяже­лая. С фронта котла установлены две газомазутные горелки «ГМГ». Для обдув­ки труб конвективного пучка на задней стенке котла установлен обдувочный аппарат.

Барабаны котлов выполнены из мало-углеродистой низко-легированной стали марки 16 ГС: - 0,16 % углерода, марганца и кремния - менее одного процента. Коллекторы выполнены диаметром -219 мм. Опускные необогреваемые трубы во фронтовой части котла - 179 мм, перепускные трубы - 76 мм.

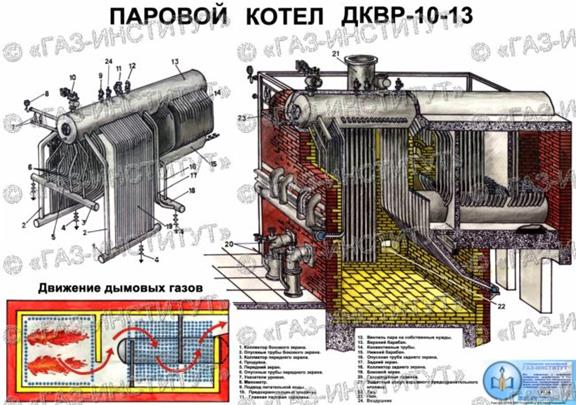

Схема движения дымовых газов в котлах ДКВр - 10-13. Дымовые газы, образующиеся в топке котла при сгорании топлива, отдают часть тепла экранным трубам, и через специально выполненное окно, расположенное в ле­вой части задней стенке топки поступают в камеру догорания.В камере догорания дымовые газы движутся с права на лево, огибают первую перего­родку конвективного пучка и поступают в первый газоход конвективного пучка.



В первом газоходе дымовые газы движутся с лева на право, поперечным потоком омывают трубы, отдают им своё тепло с меньшей температурой поступают во второй газоход конвективного пучка (см. схем 4 движения дымовых газов). Во втором газоходе конвективного пучка дымовые газы движутся с права на лево, поперечным потоком омывают трубы и отдав им своё тепло, с расчётной температу­рой выходят из котла через окно, выполненное в верхней левой части задней стенки котла. Из котла дымовые газы по газоходу направляются в экономайзер.

Для очистки наружных поверхностей труб конвективного пучка от сажи и других отложений при работе котла на мазуте предусмотрен специальный обдувочный при­бор (стационарное обдувочное устройство). Через заднюю стенку обмуровки вдоль осей барабанов через трубы конвективного пучка проходит вращающаяся обдувочная труба (из нержавеющей стали), имеющая ряд отверстий с соплами для выхода пара. Передний конец трубы входит во втулку, приваренную к одной из централыгых труб второго ряда конвективного пучка. Вращают трубу вручную при помощи маховика и стальной цепи. Кроме того, имеются переносные обдувочные приборы.

Обдувку труб конвективного пучка при работе котла на мазуте производят паром или воздухом давлением 0,7-1,0 МПа (7-10 кгс/см ).

Обдувка производится в сроки, указанные в местной инструкции, а также при по­вышение температуры отходящих дымовых газов.
