Переносные и возимые средства связи мотострелковых подразделений

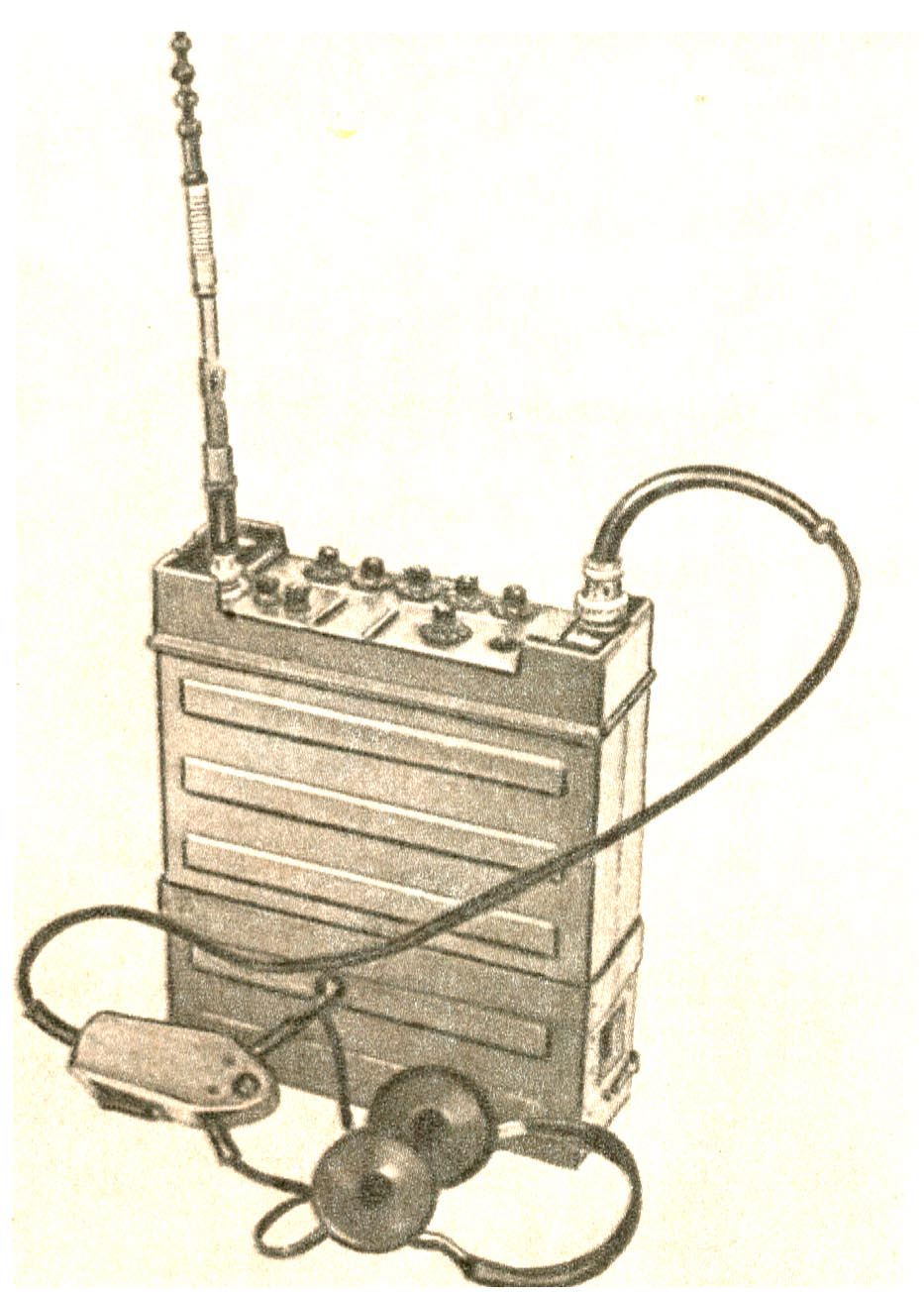

Радиостанция Р-159М - широкодиапазонная, носимая, ультракоротковолновая, симплексная, телефонная и телеграфная с частотной модуляцией, тональным вызовом, а также с возможностью дистанционного управления в телефонном режиме работы.

Радиостанция Р-159 имеет диапазон частот от 30 до 75, 999 мгц и позволяет установить частоту через 1 кгц. Количество рабочих частот 46000. Радиостанция обеспечивает приём и передачу информации в аналоговом и цифровом режимах работы.

В цифровом режиме радиостанция обеспечивает работу с цифровой аппаратурой засекречивания типа Т-240С Историк Т-240С, Т-235Н, Р-168МЦ.

Дальность связи: на штыревую антенну при работе в телефонном режиме – 12 км., в телефонном режиме – 18 км., при работе на штыревую антенну – высотой 2,7 м. (штырь 1,5 метра плюс 6 секций по 0,2 м) в режиме телефонной- 18км., в телеграфной – 25 км. При работе с антенной бегущей волны длиной 40 м. в телефонном режиме – 35 км., в телеграфном режиме – 50 км. Масса рабочего комплекта – 14,5кг.

Состав радиостанции. В комплект поставки радиостанции входят:

· рабочий комплект,

· вспомогательное имущество,

· одиночный комплект запасного имущества.

Рабочий комплект радиостанции состоит из приемопередатчика, комплекта питания, микротелефонной гарнитуры, телефонного ключа, гибкой штыревой антенны, дополнительной штыревой антенны 6 колен, плечевых ремней для переноски радиостанции.

В комплект вспомогательного имущества и одиночный комплект радиостанции входят запасные части и принадлежности к радиостанции.

Устройство радиостанции

Корпус аккумуляторного отсека предназначен для установки аккумуляторных батарей и подсоединения их к корпусу приемопередатчика.

Антенна предназначена для излучения и приема высокочастотных радиосигналов. Микрофонно-телефонная гарнитура предназначена для преобразования акустических звуковых колебаний в электрические звуковые колебания и обратно, а также перевода приемопередатчика с приема на передачу и обратно. Противовес предназначен для создания более устойчивой связи при работе радиостанции с земли на предельных расстояниях.

Сбоку радиостанции расположен блок сопряжения с разъемом ОА предназначенный для подключения цифровой оконечной аппаратуры со скоростью передачи 16 Кбит/с.

Предварительно отрегулированные и проверенные узлы и блоки механически и электрически соединяются с передней панелью с помощью межблочных разъемов и винтов.

На передней панели размещены:

микроамперметр индикации проходящей мощности в антенне и напряжения аккумуляторной батареи;

- переключатель режимов Тлф, Тлф ПШ, Тлг и ДУ;

- кнопка НАПР и ВЫЗОВ для проверки напряжения аккумуляторов и включения сигнала вызова частотой 1 кГц;

- ручка переключателя частоты десятков МГц;

- ручка переключателя частоты единиц МГц;

- ручка переключателя частоты сотен кГц;

- ручка переключателя частоты десятков кГц;

- ручка переключателя частоты единиц кГц;

- клеммы ЛИНИЯ для подключения лампы переносной, телеграфного ключа или двухпроводного кабеля;

- кнопка НАСТР для включения автоматической настройки радиостанции на выбранную рабочую частоту;

- антенное гнездо для подключения антенны;

- микротумблер ВКЛ для включения радиостанции.

Работа радиостанции.

Для развертывания и подготовки радиостанции к работе необходимо:

· наружным осмотром проверить корпус на предмет механических повреждений,

· тумблер питания поставить в положение «выключено»,

· установить аккумуляторную батарею,

· установить антенну,

· установить и подключить микротелефонную гарнитуру.

Затем открыть крышку на панели управления радиостанции и нажав на кнопку «напряжение» при включенной радиостанции проверить показания вольтметра. Стрелка прибора должна быть в сокращенном секторе, в головных телефонах прослушиваются шумы приемника. Это показывает на исправность радиостанции и заряженности АКБ. (Это общие правила подготовки радиостанции к работе).

Комплект питания радиостанции состоит из двух батарей 10 НКБН –3,5 с напряжением 12 в. и обеспечивает непрерывную работу радиостанции при соотношении времени приема ко времени передачи 5:1 в течение 9 часов.

Для установки АКБ в радиостанции необходимо отсоединить отсек питания от корпуса радиостанции, установить в него АКБ и присоединить отсек питания к радиостанции.

При установке частоты необходимо:

- включить радиостанцию установкой тумблера ПИТАНИЕ на передней панели в положение ВКЛ.;

- установка частоты приемопередатчика осуществляется пятью ручками переключателей частоты радиостанции. Ручками 6 и 7 выставляются сотни, десятки и единицы килогерц;

- настройка радиостанции производится нажатием кнопки НАСТР. и наблюдением за настройкой приемопередатчика на антенну по индикаторному микроамперметру, которая должна отклониться на максимальную величину.

Настройка приемопередатчика осуществляется в любом режиме работы. При установке максимума показания на приборе, продолжать удерживать кнопку нажатой еще 1-2 с после этого отпустить кнопку.

Проверить настройку радиостанции на передачу нажатием тангенты микрофонно-телефонной гарнитуры, кнопки ВЫЗОВ по отклонению стрелки индикаторного прибора и наличию самопрослушивания сигнала вызова.

Режим "ТЛФ" – телефонная без шумоподавителя:

- для вызова корреспондента нажать тангенту микрофонно-телефонной гарнитуры и кнопку ВЫЗОВ. После передачи вызова перейти на прием для чего, отпустить кнопку ВЫЗОВ, тангенту гарнитуры и прослушать ответ корреспондента;

- при приёме сигнала вызова от корреспондента в телефонах прослушивается тональный сигнал частотой 1000 Гц;

- для передачи нажать тангенту гарнитуры и говорить в микрофон нормальным голосом, внятно, не торопясь. Микрофон держать на расстоянии не более 10 см ото рта, по окончании отпустить тангенту.

Режим "ТЛФ ПШ" – телефонная с включенным подавителем шумов на приеме: при работе на близкие расстояния (10 - 15 км), предпочтительно работать с включенным подавителем шумов. При работе на предельных дальностях, когда речь начинает прерываться (режим порога срабатывания подавителя шумов), необходимо подавитель шумов выключить.

Режим "ТЛГ" — телеграфная (с подключенным телеграфным ключом к клеммам "ЛИНИЯ");

Режим "ДУ" — дистанционного управления с телефонного аппарата типа ТА-57, под­ключенного к клеммам "ЛИНИЯ" через двухпроводный полевой кабель длиной до 500 м.

Для работы в цифровом режиме необходимо подключить оконечную аппаратуру через блок сопряжения и осуществлять управления радиостанцией с тангенты оконечной аппаратуры аналогично режимам "ТЛФ" и "ТЛФ-ПШ"
