Сборочный чертеж. 1.2.7. На изделие, получаемое разрезкой заготовки на части и

Чертежи деталей

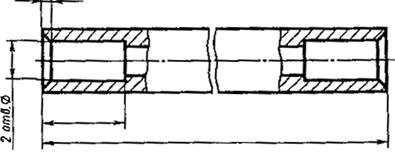

Черт. 8

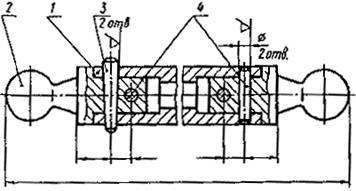

1.2.7. На изделие, получаемое разрезкой заготовки на части или состоящее из двух и более совместно обрабатываемых частей, применяемых только совместно и не взаимозаменяемых с такими же частями другого такого же изделия, разрабатывается один чертеж (черт. 10).

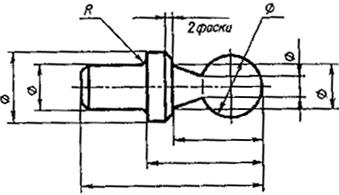

Черт. 9

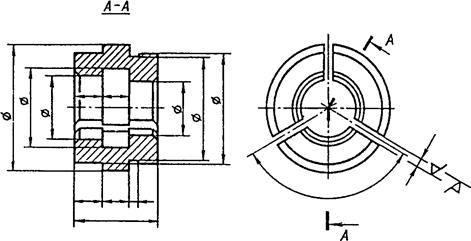

Черт. 10
