Произвести расчёт электрической сети с параметрами

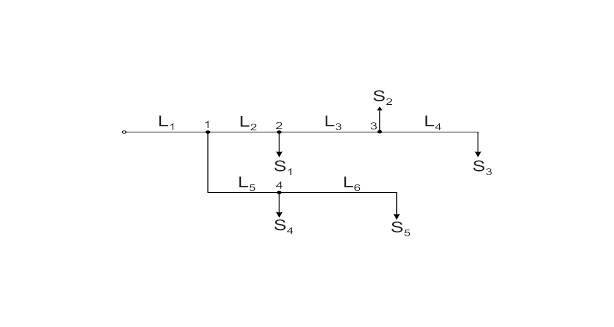

Дана электрическая сеть рис.1 с параметрами Uн= 10 кВ, L1= 6 км, L2= 3 км, L3= 4 км, L4= 5 км, L5= 2 км, L6= 7 км, S1= 250 кВА, S2= 160 кВА, S3= 250 кВА, S4= 630 кВА, S5= 560 кВА, cosφ = 0.9.
Определить потери напряжения на участках сети.
Задача №6
Произвести расчёт электрической сети с параметрами

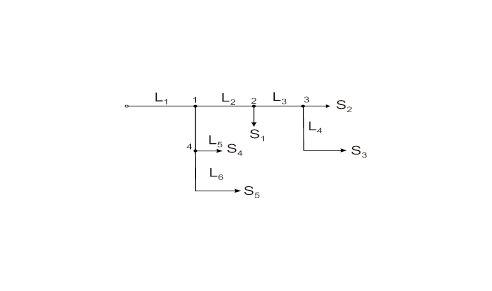

Дана электрическая сеть рис.1 с параметрами Uн= 10 кВ, L1= 4 км, L2= 3 км, L3= 2 км, L4= 1 км, L5= 2 км, L6= 3 км, S1= 63 кВА, S2= 100 кВА, S3= 630 кВА, S4= 250 кВА, S5= 250 кВА, cosφ = 0.9.
Определить потери напряжения на участках сети.
Задача №7
Определить годовые потери электрической энергии в трехфазной воздушной линии, а также рассчитать потери мощности в ЛЭП.
Параметры линии: Uн= 35 кВ, cosφср= 0,9, L = 39 км, провод АС-70.
