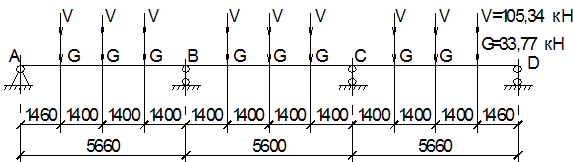

Расчетные пролеты: lпл1=1460 мм; lпл2=1400 мм; lр1=5660 мм; lр2=5600 мм; L=5600 мм.
Таблица 3. Сбор нагрузок на главную балку
| № п/п | Наименование нагрузки | Формула подсчета | Расчетная нагрузка, кН |
| Конструкция пола | (0,445+0,445+0,410)·5,6 | 7,28 | |
| Собственный вес плиты | 1,83·5,6 | 10,248 | |
| Вес второстепенной балки | 0,2·(0,4-0,07)·4·25·1,1·0,95 | 6,897 | |
| Вес участка главной балки | 0,35·(0,8-0,07)·1,4·25·1,1·0,95 | 9,345 | |
| Итого постоянная G | 33,77 | ||
| Полезная нагрузка на перекрытие | 16,5·5,6·1,2·0,95 | 105,336 | |
| Итого временная V | 105,336 |
Грузовая площадь на одну сосредоточенную силу для конструкций плиты и пола
Агр=l2·lпл2=4·1,4=5,6 м2.
