Расчет характеристик теплообменника

Расчет теплообменника базируется на системе интегральных соотношений, отражающих существо протекающих в нем процессов.

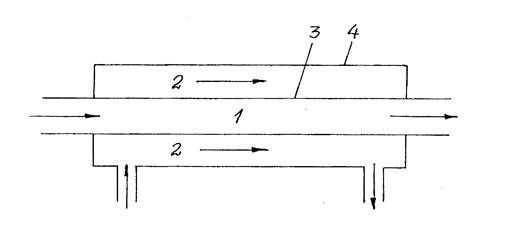

Рис.3. Схема теплообменника. 1 - поток горячего теплоносителя (воздух),

2 - поток холодного теплоносителя (вода),

3 - внутренняя труба,

4 - наружная труба.

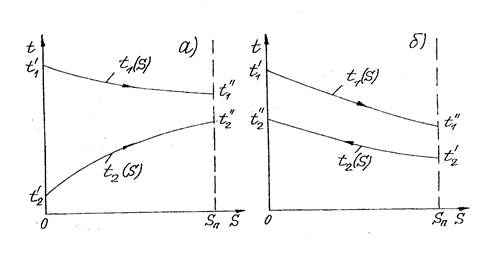

Рис. 4. Характерные температурные профили горячего (1) и холодного (2) теплоносителей

в прямоточном (а) и противоточном (б) теплообменниках, S - текущая поверхность теплообмена,

S_п - полная поверхность теплообмена,

t₁¢, t₁² - начальная и конечная температуры горячего теплоносителя,

t₂¢, t₂² - то же у холодного теплоносителя.
