Коротко о главном. Ø Текст вводится в фигуру или на поле рисунка

1 2 3 4 5

Ø Текст вводится в фигуру или на поле рисунка

Ø Для ввода текста используется инструмент Текст на Стандартной панели инструментов.

Ø Шрифт текста и его размер можно менять с помощью панели форматирования.

Ø Размер текстового поля меняется как и фигура с помощью маркеров выделения.

Форматирование рисунка

В результате выполнения работы будут освоены операции:

· по форматированию линий, фигур, текста;

· работы с инструментом Формат по образцу;

· по выделению нескольких фигур нажатием клавиши Shift.

Продолжим работу над рисунком. Следующий этап создания рисунка (после размещения фигур, их соединения и создания текстовых элементов) - это этап форматирования.

На нашем рисунке уже есть все элементы образца, и логически схему можно считать завершенной. Однако MS Visio имеет богатые возможности придания графическим изображениям приятного на взгляд вида.

На этом уроке вы познакомитесь с основными функциями форматирования рисунка MS Visio, которые позволят без больших временных затрат добиться грамотно оформленного документа.

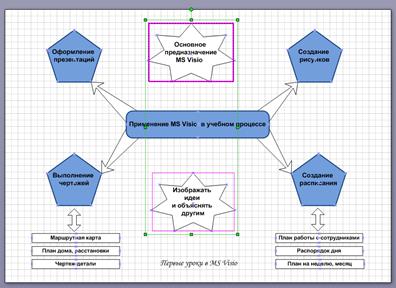

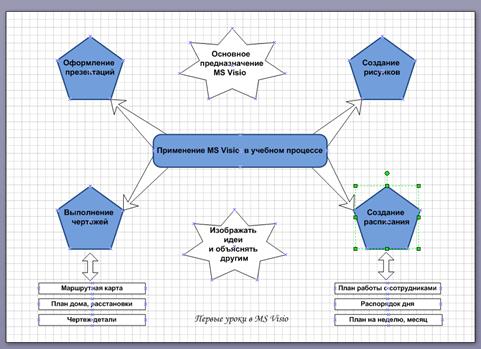

На образце оформление всех пятиугольников и прямоугольника в центре одинаково. Оформим первый пятиугольник. Все основные команды, которые нужны для оформления фигур, находятся на панели инструментов Форматирование.

Здесь есть инструменты для оформления текста, линий и самого цвета фигуры.

Настройте цвет линии.

· Откройте документ «Схема».

· Выделите пятиугольник.

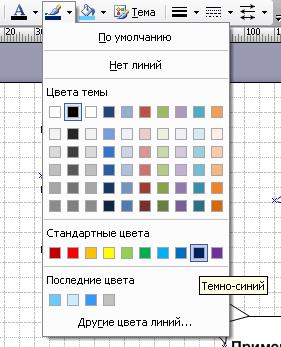

· На панели форматирования щелкните по кнопке цвет линии откроется меню выбора цвета.

· Выберите темно-синий цвет.

Цвет линий изменился.

Примечание В случае если стандартных цветов недостаточно, можно обратиться к палитре, где выбор цвета практически не ограничен. Для открытия палитры нужно щелкнуть по кнопке Другие цвета линии….

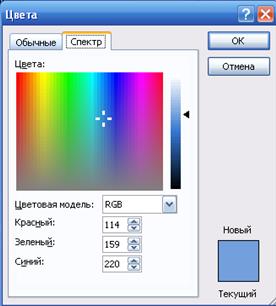

В открывшемся окне выберем закладку Спектр. Здесь с помощью указателя можно выбрать любой цвет.

Осталось изменить толщину линии.

· Выделите фигуру.

· На панели инструментов Форматирование нажмите на кнопку толщина линии и измените толщину линии пятиугольника.

Теперь изменим цвет самой фигуры. Для управления цветом фигуры существует инструмент Заливка на панели Форматирования.

Его работа аналогична инструменту Цвет линии.

· Выделите пятиугольник.

· На панели форматирования щелкните по кнопке Цвет заливки откроется меню выбора цвета.

· Щелкните по кнопке Другие цвета линии, откройте закладку Спектр и установите значения цвета.

· Нажмите ОК

Цвет текста остается неизменным.

По умолчанию текст располагается по центру фигуры, однако при желании его можно расположить по правому или по левому краю, воспользовавшись соответственно кнопками Выровнять справа и Выровнять слева на панели Форматирования.

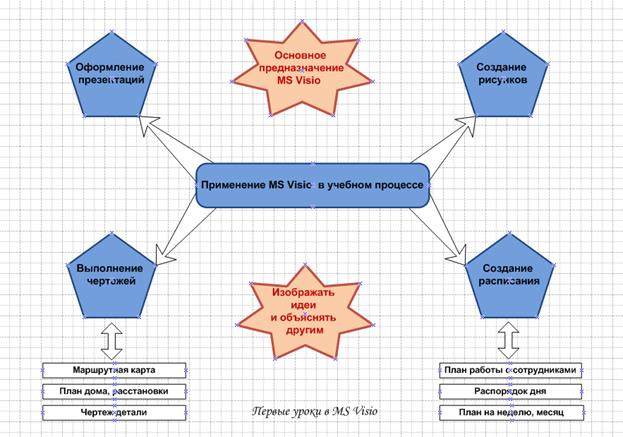

Мы закончили оформление этой фигуры. Все остальные пятиугольники должны быть оформлены таким же образом. Но мы можем не повторяя все действия для каждой фигуры присвоить им значения формата уже готовой фигуры. Для этого имеется специальный инструмент копирования формата на Стандартной панели инструментов.

· Выделите фигуру, формат которой мы будем копировать в нашем случае пятиугольник.

· Щелкните по кнопке Формат на панели инструментов. Индикатор мышки изменился

· Присвойте такие значения формата любой фигуре, просто щелкнув по ней мышкой.

· Щелкните мышкой по второму пятиугольнику. Значения форматов присвоены. Индикатор мышки вновь стал обычной стрелочкой.

Изменился цвет фигуры, цвет линий и формат текста, т.е. все параметры, которые относятся именно к форматированию. С помощью этого инструмента невозможно присвоить другие значения, такие как размер или форма.

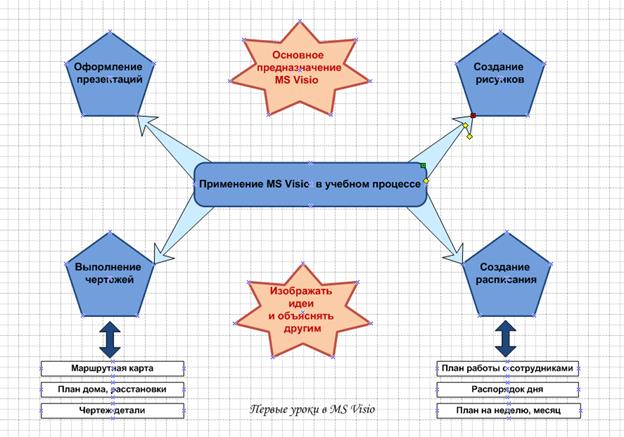

Теперь можно присвоить эти же значения остальным пятиугольникам и прямоугольнику в центре.

· Выберите вновь инструмент Формат.

· Двойной щелчок. Инструмент выбран.

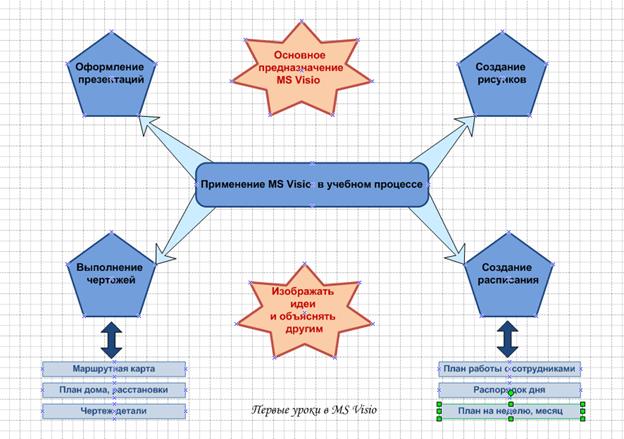

· Присвойте значения формата остальным пятиугольникам и прямоугольнику в центре.

· Отожмите кнопку Формат.
