Коротко о главном. Ø В окне Параметры страницы можно изменить

Ø В окне Параметры страницы можно изменить:

· настройку печати;

· размеры страницы;

· масштаб документа.

Меню Файл→Параметры страницы.

Ø Размеры фигур изменяются, с помощью перетягивания маркера выделения, ориентируясь на линии сетки или горизонтальную и вертикальную линейки.

Ø Точный размер фигуры указывается в данных о фигуре на панели Размер и положение.

Меню Вид→Размер и положение.

Ø Копировать фигуры можно несколькими способами, предварительно выделив ее:

· Меню Правка→Копировать;

· Панель инструментов Стандартная нажать инструмент Копировать;

· Открыть контекстное меню и выбрать команду Копировать;

· Не отпуская левую кнопку мыши нажать Ctrl и перетянуть фигуру в нужное место листа.

Соединение фигур

В результате выполнения работы будут освоены операции:

· по соединению фигур;

· изменению формы фигуры маркерами управления;

· размещению фигур относительно друг друга;

· увеличению масштаба клавишами.

Продолжим создание рисунка. Следующим шагом после помещения фигур на лист является их соединение.

Соединение - это неотъемлемая часть любого рисунка MS Visio, поскольку, в MS Visio создаются не просто рисунки, а схемы и модели, в которых элемент соединения и является сутью, его функция - передать логику взаимодействия явлений.

На рисунке, который мы воспроизводим, фигуры соединены с помощью стрелок, которые передают логическую связь между причинами, условиями и результатом моделируемой ситуации.

· Откройте документ «Схема».

· Уберите выделение у инструмента Автосоединение на панели инструментов Стандартная.

На схеме использованы два вида стрелок – гибкая стрелка 1 и стрелка 45 градусов двусторонняя.

· Из набора элементов Простые фигуры перетяните на лист Гибкую стрелку 1.

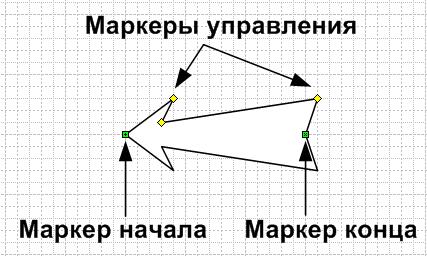

Обратите внимание, на маркеры выделения. Их два – маркеры начала и конца и маркеры управления.

Данная фигура является одномерной фигурой. (См. справку Одномерные фигуры).

! Наиболее важным поведением одномерных фигур является их способность соединять две другие фигуры.

Точки соединения - это специальный инструмент MS Visio, позволяющий соединять различные объекты на листе. Они есть у всех фигур. Если точка соединения не совмещена с маркером выделения, как на этой стрелке, то она обозначается синим крестиком, как на других фигурах, помещенных на этот лист.

Следовательно, соединять можно фигуры друг с другом, именно совместив точки их соединения.

Соединим стрелку с первым пятиугольником.

· Наведите мышку на точку соединения, которую будете перемещать.

· Нажмите левую кнопку мышки и не отпуска её, соедините её с выбранной нами точкой соединения пятиугольника.

· Мышку можно отпустите в тот момент, когда в нужной нам точке появляется красный квадратик.

· Отпустим мышку.

Стрелка и пятиугольник соединены.

Теперь, как бы мы ни передвигали пятиугольник, стрелка будет изменяться так, чтобы её точка соединения была совмещена с точкой соединения пятиугольника.

Соединим другой конец стрелки с прямоугольником.

· Выделите стрелку, кликнув на неё мышкой.

· Подведите маркер конца к скругленной части прямоугольника

· Отпустите стрелку.

Следующий шаг - корректировка нижней части стрелки с помощью маркеров управления. Нажимая левую кнопку мышки и передвигая эти маркеры, можно изменять форму окончания стрелки. Эти маркеры, в отличие от маркеров выделения, есть не на всех фигурах.

Увеличим масштаб изображения, чтобы легче было работать с формой стрелки.

· В меню Масштаб выберем 75% или другой удобный для вас масштаб..

· Измените оперение нижней части стрелки.

Теперь стрелка имеет совсем другой вид.

Все стрелки, соединяющие пятиугольники с первой звездочкой по форме одинаковы. Различно лишь их направление и размер. Чтобы не повторять изменения формы, создадим остальные стрелки с помощью операции копирования.

· Выделите уже готовую стрелку.

· Скопируйте ее любым способом. (См. справку Копирование фигур)

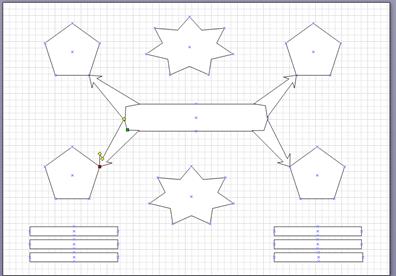

Появилась ещё одна стрелка. Теперь перетащите зеленые маркеры к точкам соединения фигур. Получилась такая же стрелка, но с другим направлением. Форма окончаний не изменилась. Выполните те же действия и соедините другие пятиугольники с прямоугольником в центре.

Следующая стрелка на оригинале соединяет нижний пятиугольник с прямоугольниками.

· выберите Стрелку 45 градусов двустороннюю из трафарета и перетяните её на лист. Это более простая стрелка, и она не имеет маркеров управления.

· Поместите между пятиугольником и прямоугольниками.

· Измените размеры, предварительно увеличьте масштаб:

o нажмите клавиши CTRL+SHIFT и щелкните по стрелке. (уменьшить масштаб нажмите клавиши CTRL+SHIFT и щелкните правой кнопкой мыши эту точку).

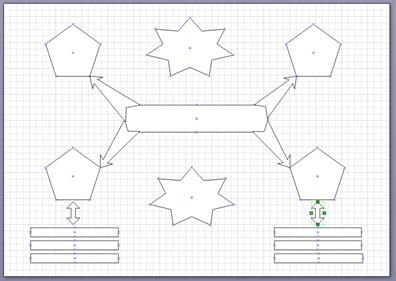

· Скопируйте полученную стрелку и перенесите к другому пятиугольнику.

Для завершения работы с фигурами необходимо разместить четыре стрелки за фигурой скругленного прямоугольника.

Для этого можно обратиться к меню размещения фигур. Оно находится в меню Форма, подменю Размещение. Здесь можно выбрать способ взаимного расположения фигур. Однако, если нет необходимости в использовании сложных команд, можно воспользоваться и более быстрым способом обращения к командам работы с фигурами - контекстным меню. Там есть все самые необходимые команды.

· Выделите прямоугольник,

· Щелкните правой кнопкой мышки.

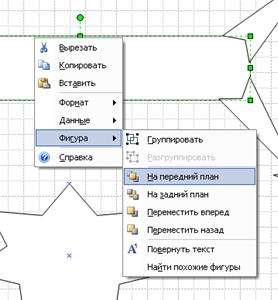

Открылось контекстное меню работы с фигурой. Нас интересует расположение стрелок относительно прямоугольника.

· Выберите подменю Фигура команда На задний план.

· Щелкните по ней.

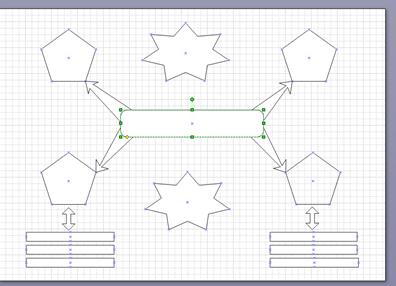

Стрелки переместились на задний план, теперь они не закрывают собой область прямоугольника. На нашем рисунке больше нет фигур, которые закрывают друг друга.
