Розрахунок і вибір посадок підшипників кочення

Встановлюємо характер навантаження кілець. За умовами задачі обертається вал. Зовнішнє кільце навантажене місцево, внутрішнє – циркуляційно.

Визначаємо параметри підшипника № 109 за каталогом

d =45 мм; D = 75 мм; В =16 мм; r = 1,5 мм

Вибираємо посадки. Розглянемо з‘єднання " внутрішнє кільце – вал ".

Для внутрішнього кільця, яке навантажене циркуляційно, знаходимо інтенсивність навантаження Р _R

де R – радіальне навантаження, Н;

B – ширина підшипника, м;

r – радіус закруглення фаски кільця, м;

K_n – динамічний коефіцієнт посадки, який залежить від навантаження (при перевантаженні 160 % K_n = 1,8);

К ₁ – коефіцієнт, який враховує ступені послаблення посадочного натягу при порожнистому валі і тонкостінному корпусі (для суцільного валу К ₁ = 1);

К₂ – коефіцієнт нерівномірності розподілу навантаження R між рядами тіл кочення (при відсутності осьового навантаження К₂ = 1).

В таблицях стандарту за отриманим значенням Р_R і діаметра внутрішнього кільця вибираємо поле допуску вала k6. Знаходимо граничні відхили для валу.

Відхили для внутрішнього кільця вибираємо за стандартом в залежності від його діаметра. Таким чином, для з‘єднання " внутрішнє кільце – вал " вибрані поля допусків і відхили:

- внутрішнє кільце Ø

- вал Ø

Посадка Ø

Розглянемо з‘єднання "отвір в корпусі – зовнішнє кільце", яке навантажене місцево. Поле допуску отвору в корпусі вибирають в залежності від умов роботи, конструкційних особливостей, діаметра кільця.

Відхили зовнішнього кільця знаходимо за стандартом.

Отвір у корпусі Ø 75

Зовнішнє кільце Ø 75

Посадка Ø 75

Будуємо схему розташування полів допусків

+18

+2

0+

-

-12

+30 + - -13 Визначаємо зусилля, які необхідні для запресування і випресування підшипника: де N max – найбільший натяг у з‘єднанні " внутрішнє кільце – вал ",

мкм;

f _к – коефіцієнт, який залежить від тертя: f_k = 4 – при напресуванні;

f_k = 6 – при випресуванні;

f _е – коефіцієнт, який залежить від розмірів кільця, мкм;

N _max = 18-(-12) = 30 мкм

де d ₀ – приведений зовнішній діаметр внутрішнього кільця, мм;

Розраховуємо зусилля запресування і випресування.

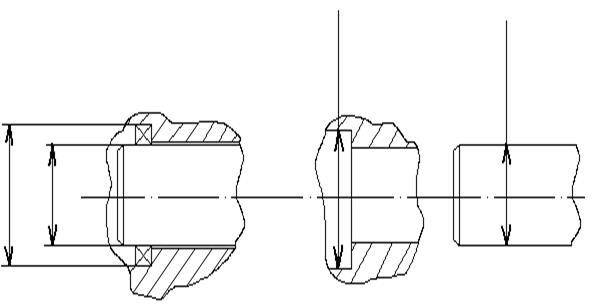

Креслимо ескізи
