Радиально-вантовых ферм

Проверка статической определимости вантовых ферм может быть произведена подсчетом соотношения между числом узлов и числом стержней конструкции, включая условные стержни опорных закреплений. При этом число стержней должно быть равно удвоенному числу узлов.

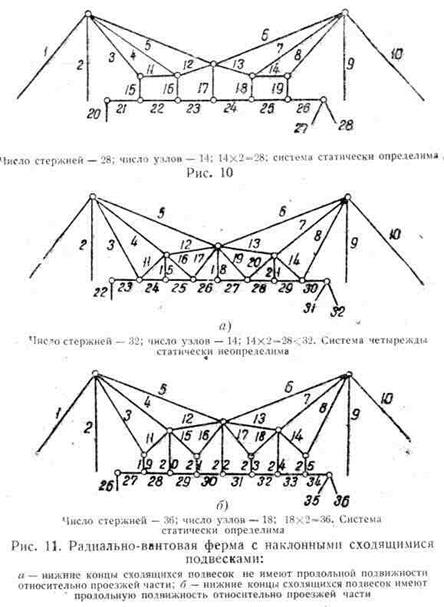

На рисунке 9.19 приведены примеры такого подсчета. В этих примерах стержни перенумерованы, узлы обведены кружками.

Рис. 9.19. К подсчету степени статической определимости
