ВИСЯЧИЙ ГАЗОПРОВОДНЫЙ ПЕРЕХОД ЧЕРЕЗ реку АМУДАРЬЮ у поселка КЕЛИФ

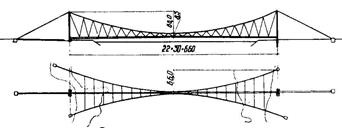

На трассе газопровода Афганистан – СССР построен уникальный висячий переход, перекрывающий реку одним пролетом длиной 660 м. Переход имеет многоцелевое назначение: помимо газопроводной трубы диаметром 820 мм, на нем размещены 4 нитки электроснабжения и кабельной связи и расположены пешеходные проходы для эксплуатационного персонала. Предусмотрена также дополнительная прокладка 4 нефтепродуктопроводов диаметром по 168 мм.

Пролет перехода – долгое время был самым крупным в мире для трубопроводов диаметром более 150 мм.

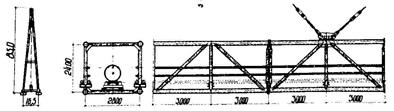

Для перехода применена новая висячая решетчатая система, объединенная с двухпоясной предварительно напряженной горизонтальной ветровой фермой в единое пространственное сооружение. Благодаря объединению в полтора раза уменьшена амплитуда вертикальных прогибов и значительно улучшена работа системы на аэродинамические воздействия.

Сквозная балка жесткости, внутри которой уложены трубопроводы, образована из трубчатых элементов, что понижает давление ветра на 40%. Для уменьшения аэродинамической подъемной силы пешеходные настилы выполнены из просечной стали. Центр изгиба газопроводной трубы, на которую передается значительная доля ветрового воздействия, не совпадает с центром изгиба сквозной балки жесткости. Вследствие этого, при возбуждении колебаний по контакту трубопровода с опорными частями возникают силы трения, которые благодаря особому устройству опорных роликов поглощают значительную долю энергии колебаний.

Несущие пояса – кабели висячей решетчатой фермы и пояса ветровой фермы выполнены из закрытых стальных канатов нового типа. впервые изготовленных в СССР из оцинкованных фасонных и круглых проволок.

А-образные стальные пилоны перехода имеют высоту 85 метров.

Фундаменты опор левого берега выполнены на естественном основании, правого – на забуренных металлических сваях-оболочках, и на опускном колодце глубиной 15 м.

Висячая решетчатая ферма относится к системам с искусственным регулированием усилий. Благодаря повышенной точности разметки канатных элементов регулирование усилий в раскосах было проведено в короткие сроки с помощью накладных динамометров отечественной конструкции.

Несмотря на рекордный пролет, для возведения висячего перехода не предусматривалось применения сложного уникального оборудования. Каждый элемент конструкции перехода был использован для установки и поддержания последующих. Пилоны, благодаря размещению на их оголовке сборочных кранов и рабочих площадок, служили для монтажа несущих канатов верхнего пояса и узлов тросовой решетки. Верхние пояса служили для навески на них полиспастов для подъема блоков балки жесткости. Балки жесткости были использованы для работ по установке ветровых канатных ферм и, на заключительном этапе монтажа, для надвижки газопроводной трубы. Изготовление и испытания канатных элементов производилось на специальном стенде с применением электроподогрева канатных втулок при заливке в них цинковым сплавом концов каната.




Строительство перехода осуществлено за 24 месяца. Причем монтаж канатов и всей висячей системы, включая регулирование, испытания и окраску конструкций занял 8 месяцев. Общий объем смонтированных металлоконструкций составил 1600 тонн, в том числе 600 тонн канатных элементов.

Проект перехода разработан институтом «ЦНИИпроектстальконструкция» Госстроя СССР.

ВИСЯЧИЙ АММИАКОПРОВОД ЧЕРЕЗ реку ДНЕПР

Висячий мост пролетом 720 м через р. Днепр на трассе аммиакопровода (см. рис.) был сооружен в 1978 г. по проекту ЦНИИ Проектстальконструкции и сдан в эксплуатацию в июле 1979 г.

Мост представляет собой уникальное сооружение, перекрывающее русло реки одним пролетом без промежуточных опор, и предназначен для пропуска трубы аммиакопровода диаметром 355,6 мм, расположенной в кожухе из трубы диаметром 530 мм, а также четырех ниток других коммуникаций (кабелей связи и освещения) из труб диаметром 76 мм.

С каждой стороны аммиакопровода предусмотрены служебные проходы шириной 700 мм.

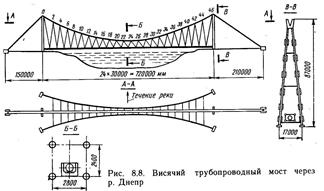

Пролетное строение образовано вертикальной висячей решетчатой системой с жестким нижним поясом в виде фермы жесткости, объединенной с двухпоясной горизонтальной ветровой фермой (см. рис.). Висячая решетчатая система состоит из двух вертикальных ферм с треугольной решеткой высотой в середине пролета 8,1 м, у пилонов 81,1 м. Фермы разбиты на 24 панели по 30 м. Расстояние между висячими фермами, т. е. между двумя плоскостями вертикальной несущей конструкции, 2,8 м. Верхний пояс каждой висячей фермы (несущий кабель) составлен из шести основных канатов диаметром 71,5 мм и одного дополнительного того же диаметра, установленного между узлами крепления раскосов. Раскосы ферм выполнены из одиночных канатов диаметром 39,5 мм.
