Мост через р. Хамбер (Эстуарский мост) у г. Халл (Великобритания) (рис. 1.) построен в 1981 г., имеет третий по величине центральный пролет в мире – 1410 м – рассчитан на пропуск четырех полос автомобильного движения по коробчатой металлической балке обтекаемого очертания. Высота балки жесткости 4,5 м, ширина 28,5 м (h/L=1:313, В/L=1:45). Пилон высотой 155 м, сечение железобетонных стоек 6´6 м, внутри стоек находится лифт. Пилон выполнен на 50 мм: выше проектной отметки, так как по расчету в процессе эксплуатации деформации ползучести бетона составят 20 мм, деформации упругого сжатия – 30 мм.

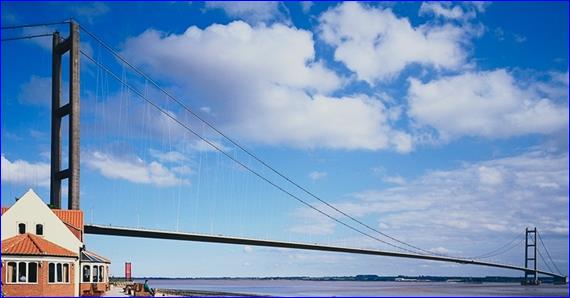

Рис. 1. Общий вид и схема моста
Пролетное строение рассчитано на воздействие ветра со скоростью до 160 км/ч. Расчетные значения вертикальных перемещений – 3,5 м (L/430), горизонтальных – 4,5 м.
Масса кабеля (рис. 2) 11 000 т, усилие в нем 19400 т, оно воспринимается 14000 проволок диаметром 5 мм. Масса балки жесткости 17 000 т.

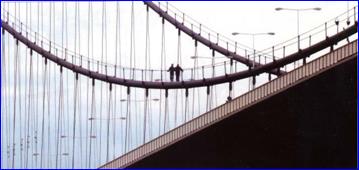

Рис. 2. Кабели моста

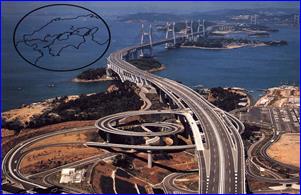

МОСТЫ В ЯПОНИИ (между островами Хонсю и Сикоку)
