Задача 2

Из фрагмента сети, приведенной на рисунке, найти наиболее ранние из возможных и наиболее поздние из допустимых сроки свершения событий 23 и 26. Указать, какие работы графика имеют свободные резервы.

10 12 9

5 13 8

Задача 3

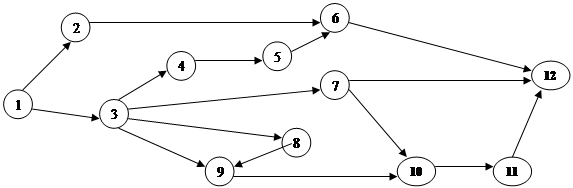

Рассчитать сеть по всем параметрам, представив предварительно значения продолжительностей выполнения работ, исходя из срока свершения завершающего события Тр = Тп = 65 дней и при условии, что критический путь проходит через события 1 – 3 – 9 – 10 – 11 – 12.

Задача 4

Рассчитать на графике и табличным методом параметры сети, построенной на основе следующих данных:

Код Работ	t_ож, дни	Код работ	t_ож, дни	Код работ	t_ож, дни	Код работ	t_ож, дни
0,1		1,6		3,4		7,11
0,2		2,3		4,7		8,11
0,3		2,4		5,8		9,10
1,2		2,5		6,8		10,12
1,5		2,7		6,9		11,12

Задача 5

Рассчитать и проставить на графике параметры событий, найти параметры событий и работ табличным методом и сверить результаты, найденные обоими методами, для сети, построенной на основе следующих данных о последовательности и ожидаемых продолжительностях работ:

Код Работ	t_ож, дни	Код работ	t_ож, дни	Код работ	t_ож, дни	Код работ	t_ож, дни
0,1		1,7		2,11		7,9
0,2				3,10		8,12
0,3		9,10		4,5		11,15
0,4		9,13		4,9		12,15
0,5		9,14		5,9		13,15
1,6		10,15		6,8		14,15

Определить, через какие события проходит критический путь, найти работы и события с наибольшими резервами времени.

Задача 6

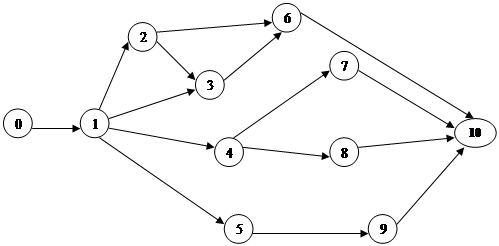

Провести оптимизацию сетевого графика путем перераспределения исполнителей на ненапряженных путях на работы критического пути.

2 4

3 1 6

7 3 2

2 2 1 3

2 3

При оптимизации достичь сокращения критического мути не менее, чем на 12%. Не рекомендуется иметь в сети более двух критических путей. Данные для построения сетевого графика и расчета следующие:
