Процедура испытаний

Боковое давление, создаваемое воздухом или жидкостью в рабочей камере, = (рис. 1 б, рис. 2) поддерживается постоянным, а вертикальное напряжение увеличивается ступенями (рис. 3). При определенной величине разности (девиаторе) напряжений () наступает разрушение образца по наклонной плоскости (рис. 4, 5). В отличие от испытаний на прямой срез, где плоскость среза определена конструктивно (горизонтальна) в приборе трехосного сжатия положение плоскости разрушения зависит от условий нагружения.

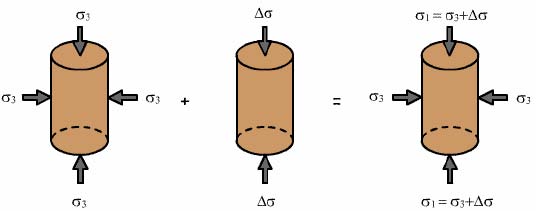

Рис. 3. Предварительное гидростатическое обжатие образца и добавочное

внешней нагрузкой

Рис. 4. Наклонная плоскость разрушения/среза

Касательное, и нормальное напряжение, на плоскости разрушения может быть найдено, если известно значение угла наклона данной плоскости в предельном состоянии.

Рис. 5. Элемент среды и компоненты напряжений

Из условий равновесия на наклонной плоскости находим

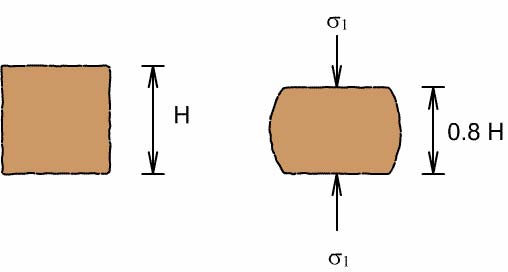

Если известно значение , то могут быть найдены напряжения и . В некоторых случаях, из опытов трудно найти угол наклона плоскости разрушения, так как в образце не образуется видимой плоскости разрушения, образец деформируется виде «бочки» (рис. 6). В этом случае, за разрушающую нагрузку принимается значение, соответствующее 20% вертикальной деформации.

Рис. 6. Разрушение в виде «бочки»

Если на графике нанести все значения и для каждого угла от 0 до 90⁰, то получим круг радиусом с центром и . Этот круг называется кругом напряжений Мора (рис. 7).

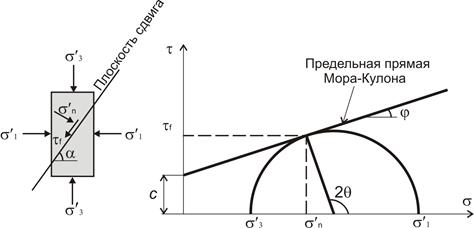

Рис. 7. Круг напряжений Мора и предельная прямая Мора-Кулона

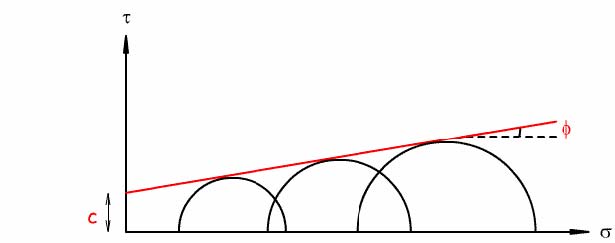

Касательная к кругу Мора, построенного с использованием предельного значения напряжения является предельной прямой. Для случая связных грунтов необходимо построить не менее двух предельных круга Мора (рис. 8), т. е. провести опыты при различных значениях бокового давления .

Рис. 8. Прямая предельного состояния для связного грунта

Рис. 9. Типичное поведение насыщенных грунтов в условиях дренированных трехосных испытаниях: 1 - плотный песок или переуплотненная глина; 2 - рыхлый песок или нормально уплотненная глина.
