Расчет шпоночного соединения

Для соединения вала с деталями, передающими вращение, используют призматические шпонки из стали по ГОСТ 23360 – 78. Материал шпонок – сталь 45, допускаемое напряжение смятия – [σ]_см = 100÷120 МПа [1, т. 2, стр. 717].

Таблица 2 – Размеры сечения шпонки и паза (ГОСТ 23360-78)

Диаметр вала d, мм	Сечение шпонки b x h, мм	Глубина паза вала t1, мм	Длина ступицы lСТ, мм
	20 х 12	7,5
	28 x 16

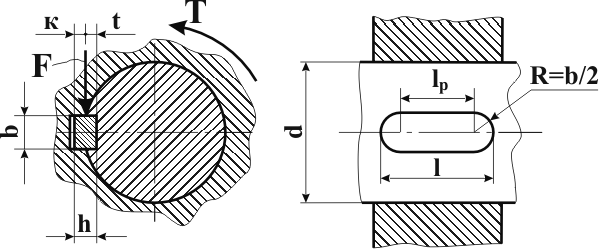

Рисунок 9 – Соединение шпонкой призматической по ГОСТ 23360-78

Т = 1600 Нм – передаваемый крутящий момент;

b = 26 – ширина шпонки;

h = 12 – высота шпонки;

t₁ = 7,5 – глубина паза на валу;

d – диаметр вала;

l_p – рабочая длина шпонки;

l – полная длина шпонки.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

Проверяем шпонку на выходном конце вала.

Напряжение смятия узких граней шпонки не должно превышать допускаемого, т.е. должно удовлетворяться условие:

Из предыдущей формулы выражаем рабочую длину шпонки:

Полная длина шпонки:
