Интеграция FR сетей с другими СПЛ.

Обычно любой протокол управления высокого уровня (от сетевого уровня и выше) функционирует на основе базового протокола ретрансляции кадров.

Важным преимуществом использования сети FR в качестве транспорт­ной среды (применение кадра FR в качестве базового информационного элемента, в который "вкладывается" пакет сетевого протокола) является то, что сетевые протоколы имеют возможность достаточно простого построения распределенной СПД на основе "простых физических" FR соединений. Для достижения этой простоты необходимо иметь некото­рый уникальный механизм в рамках FR протокола (дополнение к процедур­ной и логической характеристикам FR протокола) для идентификации сете­вого протокола при передаче пакета, "вкладываемого" в FR кадр. Главной целью такого механизма является обеспечение корректной доставки сообщения пользователя адресату

Сущность идентификации сетевого протокола при переда­че пакета, "вкладываемого" в FR кадр, заключается в использовании стан­дартного формата FR кадра (многопротокольный кадр), в котором имеется специальное поле иденти­фикатора протокола сетевого уровня в поле данных.

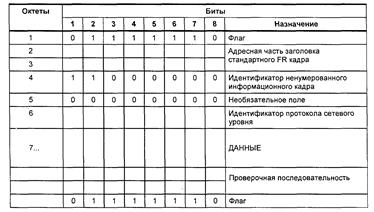

Формат многопротокольного кадра

адресное поле. Имеет стандартный размер - 2 октета, но может быть до 4 октетов;

идентификатор ненумерованного информационного кадра. Ис­пользуется так же, как и в кадре LMI;

необязательное поле. Это поле может быть полезным для отправителя кадра в целях более четкого разграничения границы заголовка кадра, а также для "выравнивания", если это необходимо, размера кадра. Ес­ли это поле используется, то оно должно иметь только нулевое заполнение;

идентификатор протокола сетевого уровня (ИПСУ). Это поле со­держит код сетевого протокола, в соответствии с процедурной характе­ристикой которого осуществляется передача пакета.

Использование многопротокольного FR кадра обеспечивает возмож­ность передачи пакетов ЛВС, которые имеют максимальный раз­мер, превышающий размер поля данных FR кадра. В этом случае необходи­мо иметь устройство доступа, обеспечивающее "разбиение" (фрагментирование) пакетов ЛВС на меньшие информационные блоки. При этом элементарные блоки пакета ЛВС должны иметь индивидуальные номера, с помощью которых можно "собирать" (восстанавливать) исходный пакет ЛВС.
