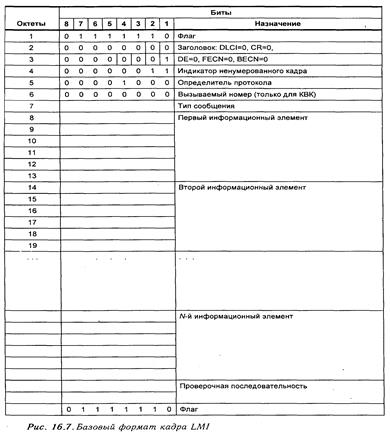

Интерфейс LMI согласован с базовым стандартом FR относительно логической и процедурной характеристик последнего. Базовый формат кадра LMI представлен на рис. 16.7.
Заголовок - стандартный заголовок FR, в котором всегда адрес DLCI =0 - кадр LMI.
Индикатор ненумерованного кадра - всегда кодируется как "00000011 ", что обеспечивает процедурную и логическую совместимость с цифровыми сетями интегрального обслуживания (ISDN).
Определитель протокола - всегда устанавливается в "00001000", и тем самым обеспечивается процедурная и логическая совместимость с ISDN.
Вызываемый номер -зарезервирован для использования при организации коммутируемого виртуального канала КВК. В кадрах LMI при организации ПВК этот октет кодируется как " 00000000".
Тип сообщения - для идентификации типа управляющего сообщения, передаваемого через интерфейс LMI. Есть три типа управляющих сообщений: "Запрос установления соединения", "Запрос разъединения" и "Смешанное сообщение". Первые два типа относятся к КВК, а последний - к ПВК.
|
|

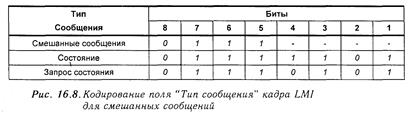

В этом октете восьмой бит всегда устанавливается в "О". Биты 7...5 устанавливаются в "111", указывая на то, что это смешанное сообщение.

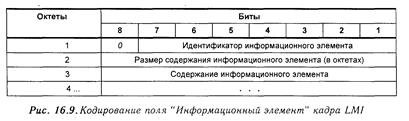

Информационные элементы. Для информационных элементов кадра LMI отводится один или больше октетов в пределах последнего, то есть информационные элементы имеют переменную длину. Формат поля элемента информации представлен на рис. 16.9.
