Расчетная часть

Определение потребного воздухообмена при пайке электронных схем.

Потребный воздухообмен определяется по формуле:

(4.7.1)

где L, м3/ч – потребный воздухообмен;

G, г/ч – количество вредных веществ, выделяющихся в воздух помещения;

, мг/м3 – предельно допустимая концентрация вредности в воздухе рабочей зоны помещения(Конкретно чего?), согласно ГОСТ 12.1.005-88Название];

xн, мг/м3 – максимально возможная концентрация той же вредности в воздухе населенных мест (табл. 1, СН-3086-84). Название]

Пайка осуществляется свинцово-оловянным припоем ПОС-60, который содержит 0,4 доли объема свинца и 60 % олова. Наиболее ядовиты аэрозоли (пары) свинца.

В процессе пайки из припоя испаряется до 0,1% свинца, а на 1

пайку расходуется 10 мг припоя. Количество выделяемых паров свинца определяется по формуле.

G = С × B × N, мг/ч (4.7.2)

Где С -доля объёма свинца;

B - количество свинца испаренного в процессе пайки (процентов);

N – число паек.

Помещение, в котором производится пайка, имеет объем Vп = 30 м3;

Два человека осуществляют пайку припоем ПОС-40 с производительностью по 100 контактов в час. Требуемая кратность воздухообмена определяется по формуле (4.7.2):

G = 0,6*0,001*10*100* 2 = 1,2 мг/ч.

Далее определяем потребный воздухообмен по формуле (4.7.1). Находим из таблицы 1 и таблицы 2для свинца и его соединений Хв = 0,01(Это что?) мг/м3; Хн = 0,001 мг/м3. (Это что?)

Тогда:

L = 1,2/(0,01–0,001) = 133,3 м3/час,

Ответ: Потребный воздухообмен L = 133,3 м3/час.

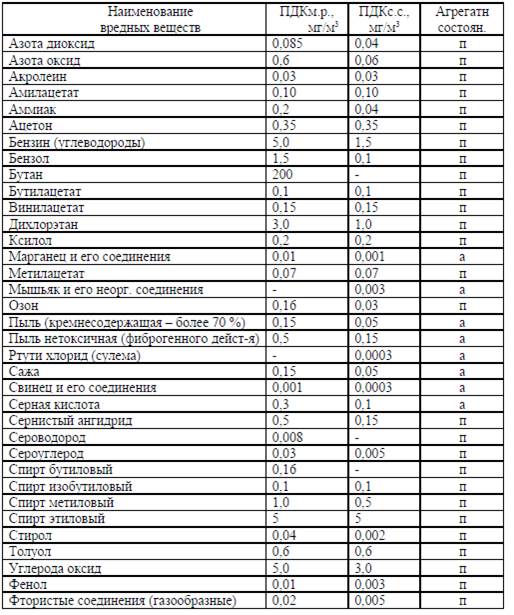

Таблица 1 - Предельно-допустимые концентрации вредных веществ в атмосферном воздухе населенных мест (СН 3086-84(Название))

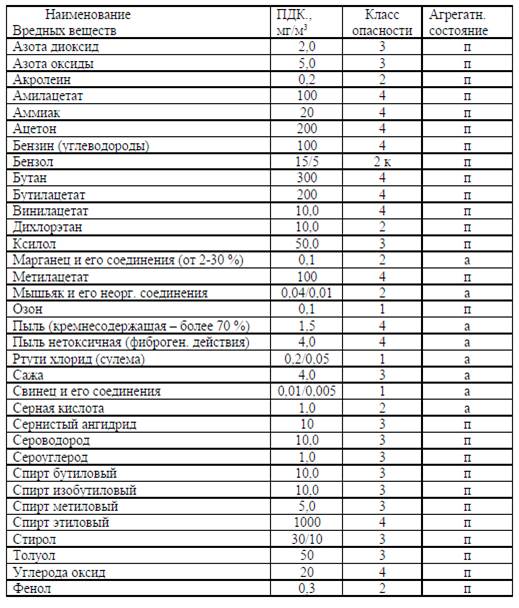

Таблица 2 – Предельно-допустимые концентрации вредных веществ в воздухе рабочей зоны (ГОСТ 12.1.005-88) (Название))
