Лекция 5. Штанговые скважинные насосные устновки

Прекращение или отсутствие фонтанирования обусловило использование других способов подъема нефти на поверхность, например, посредством штанговых скважинных насосов. Этими насосами в настоящее время оборудовано большинство скважин. Дебит скважин – от десятков килограммов в сутки до нескольких десятков тонн. Насосы опускают на глубину от нескольких десятков метров до 3000 м, иногда – до 3200 –

3400 м).

ШСНУ включает:

а) наземное оборудование – станок-качалка (СК), оборудование устья, блок управления;

б) подземное оборудование – насосно-компрессорные трубы (НКТ), штанги насосные (ШН), штанговый скважинный насос (ШСН) и различные защитные устройства, улучшающие работу установки в осложненных условиях.

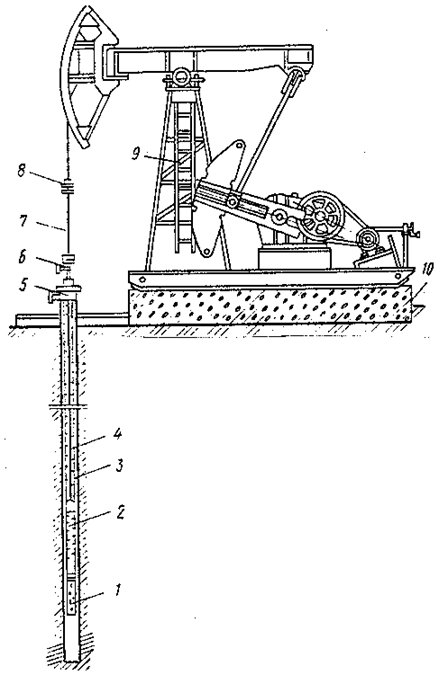

Штанговая насосная установка (рисунок 5.1) состоит из скважинного насоса 2, вставного или невставного типов, насосных штанг 4, насосно-компрессорных труб 3, сальникового уплотнения 6, сальникового штока 7, станка качалки 9, фундамента 10 и тройника 5. На приеме скважинного насоса устанавливается защитное приспособление в виде газового или песочного фильтра 1.
