Станки – качалки

Станок-качалка (рис. 5.2) является индивидуальным приводом скважинного насоса.

Основные узлы станка-качалки – рама, стойка в виде усеченной четырехгранной пирамиды, балансир с поворотной головкой, траверса с шатунами, шарнирно-подвешенная к балансиру, редуктор с кривошипами и противовесами. СК комплектуется набором сменных шкивов для изменения числа качаний, т. е. регулирование дискретное. Для быстрой смены и натяжения ремней электродвигатель устанавливается на поворотной салазке.

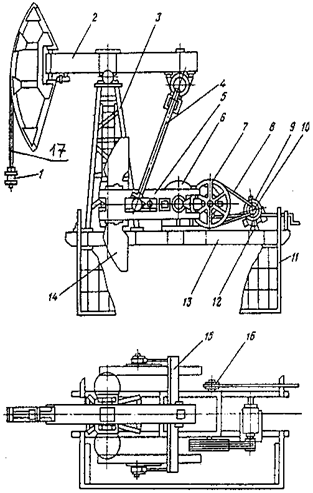

Рисунок 5.2 – Станок-качалка типа СКД: 1 – подвеска устьевого штока; 2 – балансир с опорой; 3 – стойка; 4 – шатун; 5 – кривошип; 6 – редуктор; 7 – ведомый шкив; 8 – ремень; 9 – электродвигатель; 10 – ведущий шкив; 11 – ограждение; 12 – поворотная плита; 13 – рама; 14 – противовес; 15 – траверса; 16 – тормоз; 17 – канатная подвеска

Монтируется станок-качалка на раме, устанавливаемой на железобетонное основание (фундамент). Фиксация балансира в необходимом (крайнем верхнем) положении головки осуществляется с помощью тормозного барабана (шкива). Головка балансира откидная или поворотная для беспрепятственного прохода спускоподъемного и глубинного оборудования при подземном ремонте скважины. Поскольку головка балансира совершает движение по дуге, то для сочленения ее с устьевым штоком и штангами имеется гибкая канатная подвеска 17. Она позволяет регулировать посадку плунжера в цилиндр насоса для предупреждения ударов плунжера о всасывающий клапан или выхода плунжера из цилиндра, а также устанавливать динамограф для исследования работы оборудования.

Амплитуду движения головки балансира регулируют путем изменения места сочленения кривошипа шатуном относительно оси вращения (перестановка пальца кривошипа в другое отверстие). За один двойной ход балансира нагрузка на СК неравномерная. Для уравновешивания работы станка-качалки помещают грузы (противовесы) на балансир, кривошип или на балансир и кривошип. Тогда уравновешивание называют соответственно балансирным, кривошипным (роторным) или комбинированным.

Блок управления обеспечивает управление электродвигателем СК в аварийных ситуациях (обрыв штанг, поломки редуктора, насоса, порыв трубопровода и т. д.), а также самозапуск СК после перерыва в подаче электроэнергии.

Долгое время нашей промышленностью выпускались станки-качалки типоразмеров СК. В настоящее время по ОСТ 26-16-08-87 выпускаются шесть типоразмеров станков-качалок типа СКД табл. 5.1

В шифре, например, СКД8-3,0-4000, указано Д – дезаксиальный;

8 ‑ наибольшая допускаемая нагрузка Р_max на головку балансира в точке подвеса штанг, умноженная на 10 кН; 3,0 – наибольшая длина хода устьевого

штока, м; 4000 – наибольший допускаемый крутящий момент М_кр.max на ведомом валу редуктора, умноженный на 10^-2 кН∙м.

Имеющаяся моноблочная конструкция небольшой массы делает возможным её быструю доставку (даже вертолетом) и установку без фундамента (непосредственно на верхнем фланце трубной головки) в самых труднодоступных регионах, позволяет осуществить быстрый демонтаж и проведение ремонта скважинного оборудования.

Таблица 5.1 – Типоразмеры станков-качалок типа СКД

Станок‑качалка	Число ходов балансира в мин.	Масса, кг	Редуктор
СКД3-1,5-710	5 – 15		Ц2НШ-315
СКД4-2,1-1400	5 – 15		Ц2НШ-355
СКД6-2,5-2800	5 – 14		Ц2НШ-450
СКД8-3,0-4000	5 – 14		НШ-700Б
СКД10-3,5-5600	5 – 12		Ц2НШ-560
СКД12-3,0-5600	5 – 12		Ц2НШ-560

Фактически бесступенчатое регулирование длины хода и числа двойных ходов в широком интервале позволяет выбрать наиболее удобный режим работы и существенно увеличивает срок службы подземного оборудования.

Техническая характеристика

Нагрузка на шток, кН (тс) 60 (6)

Длина хода, м 1,2 – 2,5

Число двойных ходов в минуту 1 – 7

Мощность, кВт 18,5

Масса привода, кг 1800

Станки-качалки для временной добычи могут быть передвижными на пневматическом (или гусеничном) ходу. Пример – передвижной станок-качалка «РОУДРАНЕР» фирмы «ЛАФКИН».

ЛЕКЦИЯ 6. УСТЬЕВОЕ ОБОРУДОВАНИЕ

Устьевое оборудование предназначено для герметизации затрубного пространства, внутренней полости НКТ, отвода продукции скважины, подвешивания колонны НКТ, а также для проведения технологических операций, ремонтных и исследовательских работ в скважинах.

В оборудовании устья колонна насосно-компрессорных труб в зависимости от ее конструкции подвешивается в патрубке планшайбы или на корпусной трубной подвеске.

Для уплотнения устьевого штока применяется устьевой сальник типа СУС1 (рисунок 6.1) или СУС2.

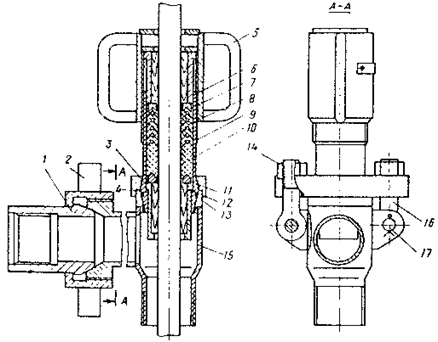

Рисунок 6.1 – Устьевой сальник типа СУС1::

1 – ниппель; 2 – накидная гайка; 3 – втулка; 4 – шаровая крышка;

5 – крышка головки; 6 – верхняя втулка; 7 – нажимное кольцо;

8,10 – манжеты; 9 – шаровая головка; 11 – опорное кольцо; 12 – нижняя втулка; 13 – кольцо; 14 – гайка; 15 – тройник; 16 – болт откидной; 17 – палец.
