Штанги насосные

Штанги насосные предназначены для передачи возвратно-поступательного движения плунжеру насоса (рис. 6.2). Изготавливаются в основном из легированных сталей круглого сечения диаметром 16, 19, 22,

25 мм, длиной 8000 мм и укороченные – 1000, 1200, 1500, 2000 и 3000 мм как для нормальных, так и для коррозионных условий эксплуатации.

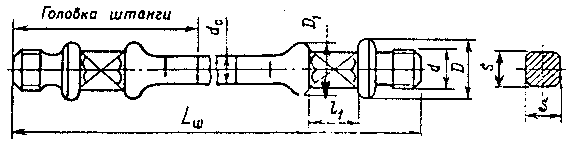

Рисунок 6.2 – Насосная штанга

Шифр штанг – ШН-22 обозначает: штанга насосная диаметром 22 мм. Марка сталей – сталь 40, 20Н2М, 30ХМА, 15НЗМА и 15Х2НМФ с пределом текучести от 320 до 630 МПа.

Насосные штанги применяются в виде колонн, составленных из от-дельных штанг, соединенных посредством муфт.

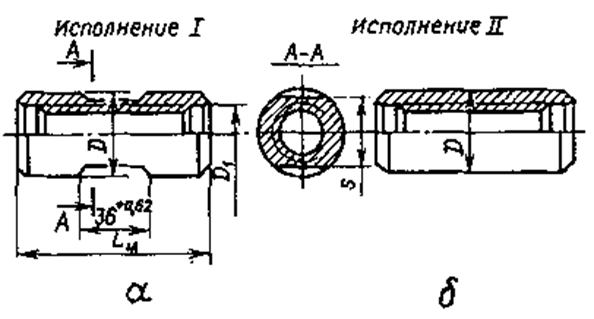

Рисунок 6.3 – Соединительная муфта:

а – исполнение I; б – исполнение II

Муфты штанговые выпускаются: соединительные типа МШ (рис. 6.3) – для соединения штанг одинакового размера и переводные типа МШП – для соединения штанг разного диаметра.

Для соединения штанг применяются муфты – МШ16, МШ19, МШ22, МШ25; цифра означает диаметр соединяемой штанги по телу (мм).

АО «Очерский машиностроительный завод» изготавливает штанги насосные из одноосно-ориентированного стеклопластика с пределом прочности не менее 800 МПа. Концы (ниппели) штанг изготавливаются из сталей. Диаметры штанг 19, 22, 25 мм, длина 8000 – 11000 мм.

Преимущества: снижение веса штанг в 3 раза, снижение энергопотребления на 18 – 20 %, повышение коррозионной стойкости при повышенном содержании сероводорода и др. Применяются непрерывные штанги «Кород».
