Плоское механическое сито

Оборудование для просеивания формовочных материалов

Сито – это устройство для разделения по фракциям измельченно­го сыпучего материала, проходящего через отверстия жесткой плоскости.

По конструкции различают плоские, барабанные и вибрационные сита. Плоские механические сита бывают горизонтальные и наклонные. Барабанные сита бывают цилиндрические, конические и полигональные, причем все они могут быть как горизонтальными, так и наклонными. В литейных цехах для просеивания песка и отработанных формовочных смесей используют, в основном, плоские механические, барабанные полигональные и вибрационные сита.

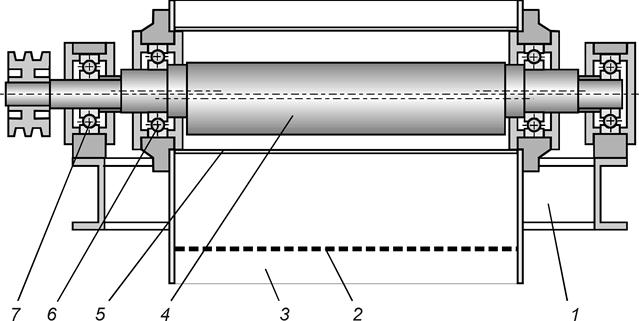

Плоское механическое сито состоит из рамы 1, корпуса 3 с закрепленными на нем решеткой 2 и эксцентриковым валом 4. Корпус 3 представляет собой жесткую сварную конструкцию, лежа­щую на четырех резиновых амортизаторах, которые установлены на раме. Эксцентриковый вал 4 (рис. 64) установлен в подшипниках 7, смонтированных на раме, и проходит через подшип­ники 6, установленные в корпусе. Чтобы исключить взаимодействие вала с просеиваемым материалом, вал закрыт цилиндром 5. Решетка 2 сита представляет собой металлический лист, в котором в шахматном порядке просверлены отвер­стия диаметром 10¸20 мм. Угол наклона сита регулируется в пределах 8¸14° в зависимости от количества комьев в просеиваемом материале. Это выполняется посредством перестановки на корпусе кронштейнов амор­тизаторов.

Рис. 64. Плоское механическое сито

Просеивание сыпучих материалов происходит благодаря сложному относительному движению сита и мате­риала, вызываемого вращением эксцентрикового вала с амплитудой 5¸6 мм. Вращение эксцентрикового вала осуществляется электро­двигателем через клиноременную передачу.
