Герметизация корпусных конструкций

Герметизация бескорпусных конструкций

- заливка эпоксидными компаундами

- метод обволакивания

- наносят несколько слоев тонкой пленки

полимерного материала с предварительным

подсушиванием каждого слоя

- закрепление выводов в приспособлении

- силанирование (гидрофобное защитное

покрытие на основе кремнийорганических

полимеров)

- нанесение защитного закрепляющего состава

- нанесение и полимеризация герметизирующего

состава

- контроль качества герметизирующего покрытия

- метод свободной заливки

заполнение жидким герметизирующим компаундом специальных

форм или корпусов, в которых размещают микросхемы с выводами

- свободная заливка во вспомогательные разъемные формы

- с предварительным подогревом разъемных форм

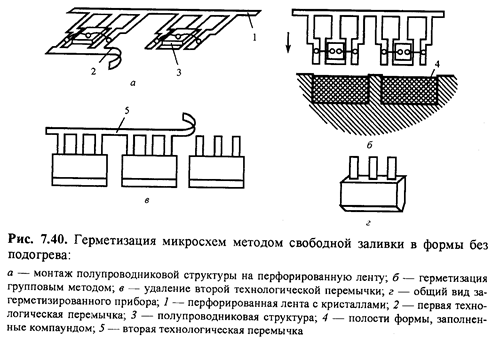

- без подогрева разъемных форм

- свободная заливка в предварительно изготовленные корпуса

пластмассовая оболочка, изготовленная горячим прессованием

или металлическая оболочка, изготовленная штамповкой

- прессование

некоторые полимерные материалы плавятся и текут под

действием температуры и давления - полимеры в виде

пресс-порошков и таблеток, сохраняющие свойства в

течение длительного времени - термореактивные полиры

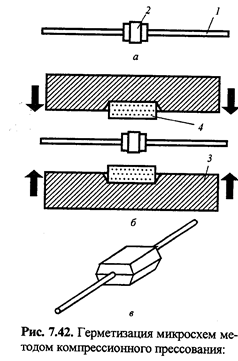

- компрессионное

- литьевое

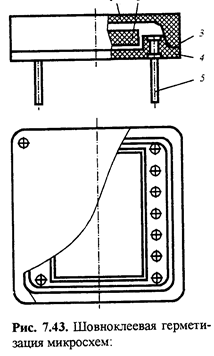

- шовноклеевая герметизация

пластмассовые корпуса с армированными выводами

- вакуум-плотная корпусная герметизация

- металлостеклянные

- керамические

- металлопластмассовые

- металлические корпуса и детали

холодная штамповка - металлические детали корпусов

вытяжка, вырубка, объемная штамповка - фланцы и крышки корпусов

вырубка на штампах - перфоленты и рамки

резка проволоки - штырьковые выводы

- стеклянные корпуса

материал - капилляры (стеклянные трубки), стеклопорошки и стеклотаблетки

- наклейка капилляров на подложку

- закрепление подложки в приспособлении

- нарезка капилляров на бусы

- металлокерамические

трехслойная керамическая лента

- верхняя лента (имеет форму рамки)

рисунок кольца для крышки

вжигание молибденовой пасты (1350° С, 40 мин в водороде)

припаивание выводной рамки и рамки для герметизации твердым

припоем в сухом воздухе

- средняя лента

рисунок молибденовой пастой связи контактных площадок корпуса

с выводной рамкой

- нижняя лента (имеет форму рамки)

рисунок посадочной площадки и ее соединение с контактом

заземления выводной рамки

- пластмассовые

полимеризующаяся при термообработке пластмасса

- герметизация клеем

- нанесение клея на площадь склеивания

- оплавление клея при 140..150° С с образованием формополимера

- установка корпусов на крышки и помещение в термошкаф

- склеивание

- желирование (155..160° С в течение 10..20 ч)

- отвердение (155..160° С в течение 24 ч)

- герметизация пайкой

мягкие припои: олово-свинец (240° С) или свинец-серебро (340° С)

пайку ведут в печах при нагреве конвекцией и струей горячего газа

- герметизация холодной сваркой

по замкнутому контуру корпуса без нагрева сжатие в прессах

- односторонняя сварка - деформируется одна из свариваемых деталей

- двусторонняя сварка - по замкнутому контуру деформируются обе детали

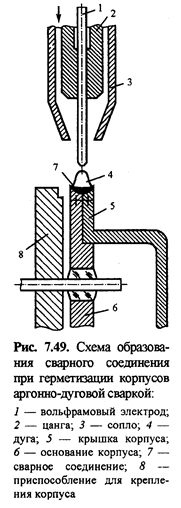

- герметизация аргонно-дуговой сваркой

в среде инертного газа плавящимися или неплавящимися электродами

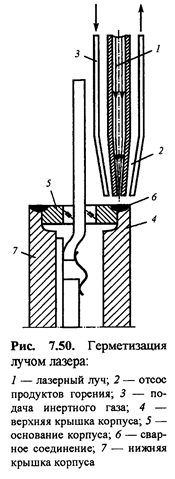

- герметизация лазерной сваркой

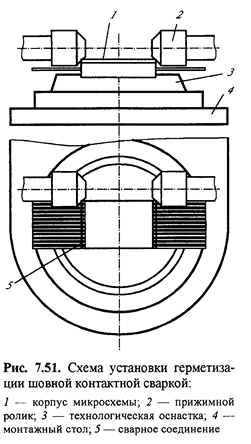

- герметизация шовной контактной (роликовой) сваркой

- герметизация на металлической ленте (толщина 50 мкм из ковара,

покрытая никелем);

герметизация чипов

- заливка

- опрессовка

- удаление внешней части рамки штамповкой
