ОПРЕДЕЛЕНИЕ МЕСТ ПОВРЕЖДЕНИЙ НА ЛИНИЯХ 6—750 кВ


ЭКСПЛУАТАЦИЯ ОПОР ВОЗДУШНЫХ ЛИНИЙ

Опоры предназначены для закрепления на них гирлянд изоляторов с проводами и тросов ВЛ. В зависимости от назначения различают промежуточные, анкерные, угловые, г шцевые опоры, а также опоры специального назначения. Материалом для изготовления опор служат древесина, мете лл и железобетон. Методы эксплуатации опор в основном зависят от материала, из которого они изготовлены.

Деревянные опоры находят широкое применение, что объясняется их низкой стоимостью, простотой изготовления, достаточно хорошими механическими и другими характеристиками. Для опор применяется в основном древесина сосновых и еловых пород. Прочность деревянных опор зависит от влажности, плотности древесины и возраста дерева. Повышенная влажность уменьшает прочность дерева. Механическая прочность заметно уменьшается при наличии «пороков» деревянных деталей: сучков, трещин, косослоя, червоточин. Однако самым опасным пороком является подверженность древесины загниванию.

Для защиты от гниения деревянные детали опор пропитывают антисептирующими веществами. Если средний срок службы опор из непропитанной лиственницы составляет 15—18 лет, из сосны — 5 лет, то пропитка древесины антисептиком повышает срок службы опор до 20—30 лет. Основным антисептиком является креозотовое масло, получаемое при перегонке каменноугольной смолы. Пропитываемый лес предварительно просушивается до влажности 18—20 %, а затем погружается в автоклавы с креозотовым маслом для пропитки.

Контроль загнивания деталей деревянных опор проводится не реже 1 раза в 3 года, а также перед каждым подъемом на опору. Он включает в себя внешний осмотр и простукивание деталей опор, измерение глубины загнивания в опасных сечениях. При внешнем осмотре определяется участок загнивания; простукиванием деталей молотком выявляется наличие внутреннего загнивания. Степень загнивания измеряется специальным прибором. Наибольшее распространение получили приборы, разработанные Мосэнерго. Работа прибора Мосэнерго основана на определении усилия, с которым стальная игла прибора (диаметр иглы в утолщении до 3,5 мм) способна проникнуть в древесину. Граница неповрежденной древесины определяется по резкому уменьшению усилия, замечаемого по шкале прибора. По данным измерений подсчитывается эквивалентный диаметр равнопрочного сечения неповрежденной древесины.

Существенным недостатком деревянных опор является возможность их загорания при пожарах на трассах, прямых ударах молний или при прохождении токов утечки из-за дефектов изоляторов.

Для отыскания мест повреждений на линиях (обрывы проводов, замыкания между проводами, замыкания на землю) существуют приборы и методы, основанные на измерении времени распространения электрических импульсов по линии и на измерении параметров аварийного режима.




При первом методе неавтоматические локационные искатели типов ИКЛ-5, Р5-1А и др. подключают с помощью изолирующих штанг к проводу отключенной для измерений линии и в линию посылают электрический импульс. В месте повреждения импульс отражается от неоднородного волнового сопротивления и приходит к началу линии.

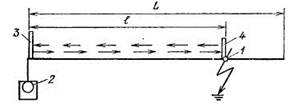

Трасса прохождения импульса изображена на рис. 12.9. Расстояние до места повреждения l = 0,5tav,

где tn — время между моментом посылки импульса и моментом его возвращения; v — скорость распространения испульсов в линии.

Рис. 12.9. Схема прохождения импульса при измерении на линии электропередачи:

1 — место повреждения; 2 — локационный искатель; 3 — зондирующий импульс; 4 — отраженный импульс; L — общая длина линии; I — расстояние до места повреждения

Отраженные сигналы наблюдаются на экране электронно-лучевой трубки, где по числу масштабных меток определяется расстояние до места повреждения.

Неавтоматические.импульсные измерители непригодны для определения мест с неустойчивым повреждением. Этот недостаток устраняется при применении автоматических локационных искателей типов Р5-7, УИЗ-1, УИЗ-2 или ЛИДА (локационный искатель дискретного действия автоматический). В нормальном режиме приборы находятся в режиме ожидания. В момент возникновения повреждения на одной из линий, обслуживаемых искателем, соответствующие реле выбирают повредившуюся линию и автоматически подключают к ней искатель. Запись результата измерения производится на запоминающем устройстве.



Широкое распространение в энергосистемах получил второй метод — определение места повреждения по параметрам аварийного режима. Фиксация этих параметров (в большинстве случаев токов и напряжений нулевой последовательности) производится фиксирующими измерительными приборами (ФИП) во время возникновения КЗ.

В зависимости от конструкций, назначения и места установки различают промежуточные, угловые, анкерные, ответвительные и концевые опоры.

Промежуточные опоры служат для поддержания проводов на определенной высоте от земли и не рассчитаны на усилия от проводов в продольном направлении или под углом; их устанавливают на прямых участках трассы на расстоянии 35—45 м при напряжении ВЛ до 1 кВ, 50—60 м — при 6, 10 кВ. Промежуточные опоры составляют более 80 % общего количества опор ВЛ.

Угловые опоры рассчитаны натяжения проводов с усилиями, действующими по биссектрисе внутреннего угла, образуемого проводами в смежных пролетах; их устанавливают в местах изменения направления трассы ВЛ.

Анкерные опоры воспринимают усилия от разности тяжения проводов, направленных вдоль ВЛ; их устанавливают на прямых участках трассы в ее опорных точках, а также на пересечении с различными сооружениями. Анкерный пролет — это расстояние между двумя анкерными опорами, на которых жестко закреплены провода. Анкерные опоры могут быть промежуточными, угловыми, ответвительными или концевыми

Ответвительные опоры предназначены для ответвлений от проводов магистральных ВЛ при необходимости электроснабжения потребителей, находящихся на некотором расстоянии от трассы.

Концевые опоры воспринимают направленные вдоль линии усилия, создаваемые нормальным односторонним тяжением проводов; их устанавливают в начале и конце ВЛ.

Основные данные для определения высотыопоры

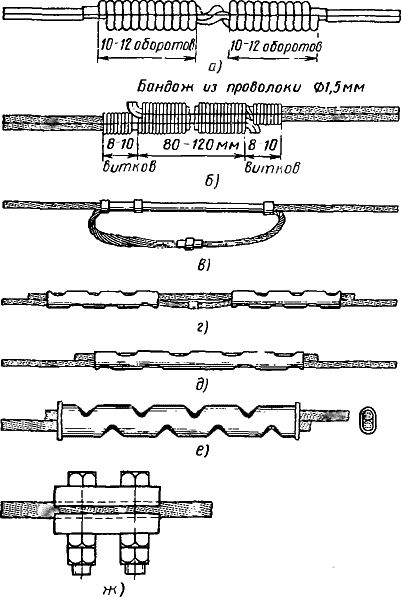

Провода ВЛ соединяют различными способами: скруткой (рис. 14,а); бандажированием (рис. 14,6); с помощью овального соединителя (гильзы) с последующей опрессовкой и сваркой концов проводов в петле (рис. 14,в); сваркой встык и последующей опрессовкой проводов вместе с шунтом в двух соединительных гильзах (рис. 14,г); сваркой встык и опрессовкой проводов с шунтом в овальной соединительной гильзе (рис. 14, д), внахлестку с опрессовкой в соединительной гильзе (рис. 14,е);болтовым сжимом (рис. 14,ж). Выбор способа соединения проводов ВЛ определяется их конструкцией и сечением, районом гололедности, напряжением, механическими нагрузками.
