Формы меридианного сечения бетонной спиральной камеры

Для бетонных спиральных камер характерно трапецеидальное сечение. С одной стороны, при малых давлениях необходимость в круглом се­чении отпадает, с другой, — опалубка углова­того сечения проще, чем круглого, с третьей, — такое сечение позволяет вытягивать свои раз­меры вдоль оси турбины по желанию вверх или вниз и сокращать их по радиусу, сохраняя тем не менее прежними и площадь сечения и скорость в нем (рис. 7.5).

Угловатое сечение с наружной стороны СК имеет всегда линейчатое очертание с образующими, параллельными оси турбины. Оно бывает удлинено по сравнению с высотой направляющего аппарата вдоль вертикальной оси в обе стороны или в одну из них (рис. 7.5). Будучи удлинено в обе стороны, оно имеет форму, схожую с сечением тавровой балки (иначе тавровое, трапецоидальное).

На рисунке 7.5, D_А и r_А размеры входных кромок колонн статора. Следует также отметить граничные варианты сечений:

· n = 0, δ = 90 ^◦, СК с плоским потолком, при этом высота здания ГЭС уменьшается;

· m = 0, γ = 90 ^◦, СК с плоским полом, возможно разместить водосбросные каналы между спиралью и отсасывающей трубой.

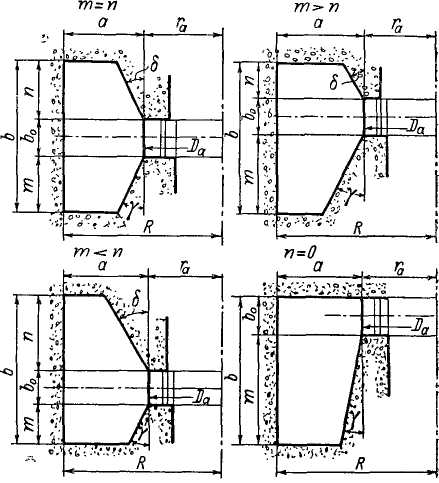

Рисунок 7.5. Виды радиальных сечений бетонных СК,

формы тавровых сечений.

Рекомендуется назначать углы δ и γ таким образом, чтобы избежать застойных зон в углах:

δ →25^◦ ПЛ, 30^◦ РО;

γ →15^◦ ПЛ, 15^◦ РО.

Номенклатура СК. Согласно раннее действовашим ОСТ в гидротурбостроении рекомендовано к применеию 8 типов бетонных и 10 металлических СК, расчитанных из условия v_{U ∙}r = const.

Пример обозначения СУБ - 0,35 - 255/29^◦, здесь: Спиральная Унифицированная Бетонная (М - металлическая), 0,35 - относительная высота на входе в_ВХ/D₁, 255 - угол охвата, 29^◦ - угол натекания потока к окружному направлению.
