Нейтрализация отработавших газов в выпускной системе дизельных двигателей

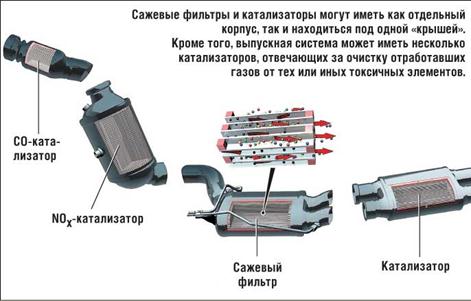

Рис. 16. Принцип снижения токсичности и уровня дымности (СЛАЙД № 33)

Сравнительно небольшое содержание вредных компонентов в отработавших газах дизелей не требовало в прошлом установки специальных устройств. Однако ужесточение норм токсичности (Евро-3 и Евро-4) коснулось и их. Основные претензии к дизелям экологи предъявляют из-за содержания частиц сажи и окиси азота (NOx) в выхлопе. Поэтому и на дизелях появились системы снижения токсичности выхлопа, включающие рециркуляцию отработавших газов, каталитический нейтрализатор и специальный сажевый фильтр.

Система рециркуляции выхлопных газов (ЕGR) применяется на бензиновых, дизельных и газовых двигателях. Предназначена для снижения токсичности отработавших газов (главным образом содержания оксидов азота NOx) в режимах прогрева и резкого ускорения двигателя, который на данных режимах работает на обогащённой топливной смеси. Часть отработавших газов попадает в обратно в цилиндры, что вызывает снижение максимальной температуры горения и, как следствие, уменьшение выбросов оксидов азота, образующихся при высоких температурах и являющихся одними из самых токсичных веществ. Система EGR не используется на холостых оборотах (прогретый двигатель), на холодном двигателе и при полностью открытой заслонке. Работа системы вызывает снижение эффективной мощности двигателя.

Сажевые фильтры изготавливают в виде пористого фильтрующего материала из карбида кремния. В конструкциях прошлых лет фильтры периодически очищали от накопившейся сажи отработавшими газами, температуру которых для этого повышали путем обогащения смеси. Очистка фильтра происходила по команде блока управления после каждых 400—500 км пробега автомобиля. Однако в этом случае резко увеличиваются выбросы других вредных веществ. Поэтому современный сажевый фильтр чаще всего работает в паре с окислительным нейтрализатором, который восстанавливает NОx до NO2 и одновременно дожигает сажу, причем при более низких температурах – около 250°С.
