Математическая основа карт

При изображении физической поверхности Земли на карте (плоскости) ее вначале проектируют отвесными линиями на уровенную поверхность (рисунок 74) а затем уже по определенным правилам это изображение развертывают на плоскость.

При изображении небольшого участка земной поверхности соответствующий участок уровенной поверхности принимают за горизонтальную плоскость и, спроектировав на нее этот участок, получают топографический план местности. Геометрическая сущность такого изображения заключается в следующем. Если из каждой точки какой-нибудь прямой АВ (рисунок 75), произвольно расположенной в.пространстве, опустить перпендикуляр на горизонтальную плоскость Р. (плоскость проекций), то точки пересечения перпендикуляров с плоскостью составят прямую ab которая и будет; плановым изображением прямой АВ. Изображение в плане точек и линий земной поверхности называется их горизонтальным, приложением или горизонтальной проекцией.

В том случае, когда проектируемая линия горизонтальна, ее изображение в плане равно длине самой линии. Если проектируемая прямая наклонна, то ее горизонтальное проложение всегда короче ее длины и уменьшается с увеличением угла наклона. Горизонтальное проложение вертикальной линии представляет точку.

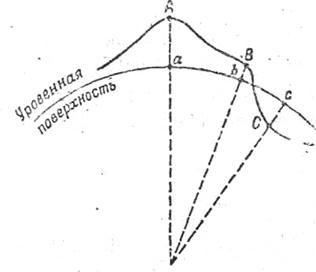

Рисунок 74 – Проектирование физической поверхности Земли на уровенную поверхность

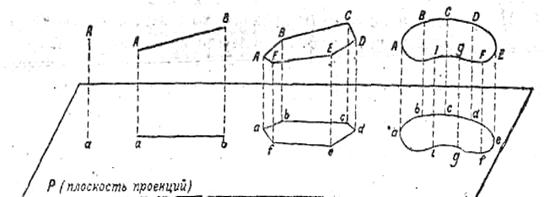

Рисунок 75 – Горизонтальное проложение (изображение в плане) точки, прямой, ломаной, и кривой линий.

При создании карты на нее наносят в заданном масштабе, то есть с определенным уменьшением, горизонтальные проложения всех-точек местности, линий, контуров, проектируя их на уровенную поверхность Земли, которую в пределах листа карты принимают за горизонтальную плоскость. На местности все линии, обычно наклонны, а, значит, их Горизонтальные проложения всегда короче самих линий.

Сущность картографических проекций. Сферическую поверхность развернуть на плоскости без разрывов и складок невозможно, то есть ее плановое изображение на плоскости нельзя представить без искажений, с полным геометрическим подобием всех ее очертаний. Полного подобия спроектированных на уровенную поверхность очертаний островов, материков и различных объектов можно, добиться лишь на шаре (глобусе). Изображение поверхности Земли на шаре (глобусе) обладает равномасштабностью, равноугольностью и равновеликостью.

Эти геометрические свойства одновременно и полностью сохранить на карте невозможно. Построенная на плоскости географическая сетка, изображающая меридианы и параллели, будет иметь определенные искажения, поэтому будут искажены изображения всех объектов земной поверхности. Характер и размеры искажений зависят от способа построения картографической сетки, на основе которой составляется карта.

Отображение поверхности эллипсоида или шара на плоскости называется картографической проекцией. Существуют различные виды картографических проекций. Каждому из них соответствуют определенная картографическая сетка и присущие ей искажения. В одном виде проекции искажаются размеры площадей, в другом – углы, в третьем – площади и углы. При этом во всех проекциях без исключения искажаются длины линий.

Картографические проекции классифицируют по характеру искажений, виду изображения меридианов и параллелей (географической сетке) и некоторым другим признакам.

Рисунок 76 – Карта мира в равноугольной проекции

По характеру искажений различают следующие: картографические проекции:

- равноугольные, сохраняющие равенство углов между направлениями на карте и в натуре. На рисунке 76 показана карта мира, на которой картографическая сетка сохраняет свойство равноугольности. На карте сохранено подобие углов, но искажены размеры площадей. Например, площади Гренландии и Африки на карте почти одинаковы, а в действительности площадь Африки примерно в 15 раз больше площади Гренландии;

- равновеликие, сохраняющие пропорциональность площадей на карте соответствующим площадям на земном эллипсоиде. На рисунке 77 показана карта мира, составленная в равновеликой проекции. На ней сохранена пропорциональность всех площадей, но искажено подобие фигур, то есть отсутствует равноугольность.

Взаимная перпендикулярность меридианов и параллелей на такой карте сохраняется только по среднему меридиану:

- равнопромежуточные, сохраняющие постоянство масштаба по какому-либо направлению;

- произвольные, не сохраняющие ни равенства углов, ни пропорциональности площадей, ни постоянства масштаба. Смысл применения произвольных проекций заключается в более равномерном распределении искажений на карте и удобстве решения некоторых практических задач.

По виду изображения сетки, меридианов и параллелей картографической проекции подразделяются на конические, цилиндрические, азимутальные и др. Причем в пределах каждой из этих групп могут быть разные по характеру искажений проекции (равноугольные, равновеликие).

Рисунок 77 – Карта мира в равновеликой проекции

Геометрическая сущность конических и цилиндрических проекций заключается в том, что сетка, меридианов и параллелей проектируется на боковую поверхность конуса или цилиндра с последующим развертыванием этих поверхностей в плоскость. Геометрическая сущность азимутальных проекций заключается в том, что сетка меридианов и параллелей проектируется на плоскость, касательную к шару в одном из полюсов или секущую по какой-либо параллели.

Картографическую проекцию, наиболее подходящую по характеру, величине и распределению искажений для той или иной карты, выбирают в зависимости от назначения, содержания карты, а также от размеров, конфигурации и географического положения картографируемой территории. Благодаря картографической сетке все искажения, как бы велики они ни были, сами по себе не влияют на точность определения по карте географического положения (координат) изображаемых на ней объектов. В то же время картографическая сетка, являясь графическим выражением проекции, позволяет при измерениях по карте учитывать характер, величину и распределение искажений. Поэтому любая географическая карта представляет собой математически определенное изображение земной поверхности.
