Плоские прямоугольные координаты и топографическая карта

Определение географических (геодезических) координат точек по карте

Внутренними рамками топографических карт являются отрезки параллелей и меридианов. Их широту и долготу подписывают на углах каждого листа карты. На картах Западного полушария в северо-западном углу рамки каждого листа правее значения долготы меридиана помещают надпись: «К западу от Гринвича».

На картах масштабов 1:25 000 – 1:200 000 стороны рамок разделены на отрезки, равные 1. Эти отрезки оттенены через один и разделены точками (кроме карты масштаба 1:200 000) на части по 1.

На каждом листе карты масштабов 1:50 000 и 1:100 000 показывают, кроме того, пересечение средних меридиана и параллели с оцифровкой в градусах и минутах, а по внутренней рамке – выходы минутных делений штрихами длиной 2 – 3 мм. Это позволяет при необходимости прочерчивать параллели и меридианы на карте, склеенной из нескольких листов. При составлении карт масштабов 1:500 000 и 1:1 000 000 на них наносят картографическую сетку параллелей и меридианов. Параллели проводят соответственно через 20^о и 40^о, а меридианы – через 30^о и 1^о.

На линиях параллелей и меридианов каждого листа карты этих масштабов подписывают широту и долготу, наносят штрихи соответственно через 5 и 10, что позволяет легко определять географические координаты точек на отдельном листе и на склейке карты.

Географические (геодезические) координаты точки определяют от ближайших к ней параллели и меридиана, широта и долгота которых известны (рисунок 112). Для этого соединяют прямыми линиями ближайшие к точке одноименные десятисекундные деления по широте к югу от точки и по долготе к западу от нее. Затем определяют размеры отрезков по широте и долготе от прочерченных линий до положения точки и суммируют их соответственно с широтой и долготой прочерченных линий (параллели и меридиана).

Точность определения географических координат по картам масштабов 1:25 000 – 1:200 000 составляет около 2 и 10 соответственно.

При нанесении точки на карту по географическим координатам вначале отмечают черточками значения координат этой точки по широте на западной и восточной сторонах рамки, а по долготе – на южной и северной сторонах. Затем соединяют черточки по широте и долготе прямыми линиями. Пересечение параллели и меридиана (прямых линий) определяет положение точки на карте.

Прямоугольная координатная сетка на топографических картах. В каждой координатной зоне строится координатная сетка. Она представляет собой сетку квадратов, образованных линиями, параллельными координатным осям зоны. Линии сетки проводятся через целое число километров. Поэтому координатную сетку называют также километровойсеткой, а ее линии – километровыми.

Рисунок 112 – Определение географических координат точек по карте (точка А) и нанесение на карту точек по географическим координатам

Если изображение одной зоны с нанесенной на ней сеткой квадратов разделить на отдельные листы карты, то каждый лист будет покрыт координатной сеткой, составляющей часть разграфки, общей для всей зоны.

На карте масштаба 1:25 000 линии, образующие координатную сетку, проводятся через 4 см, то есть через 1 км на местности (рисунок 112), на картах масштабов 1:50 000 – 1:200 000 – через 2 см (1, 2 и 4 км на местности соответственно). На карте масштаба, 1:500 000 наносятся лишь выходы линий координатной сетки на внутренней рамке каждого листа через 2 см (10 км на местности). При необходимости по этим выходам координатные линии могут быть нанесены на карту.

Координатная сетка на карте используется при определении прямоугольных координат и нанесении на карту точек по их координатам, измерении по карте дирекционных углов направлений, отыскании на карте различных объектов, приближенном определении расстояний и площадей, а также при ориентировании карты на местности.

Оцифровка линий координатной сетки. Координатная сетка каждой зоны имеет оцифровку, которая одинакова во всех зонах. На рисунке 112 даны подписи значений абсцисс и ординат координатных линий, проведенных через 100 км.

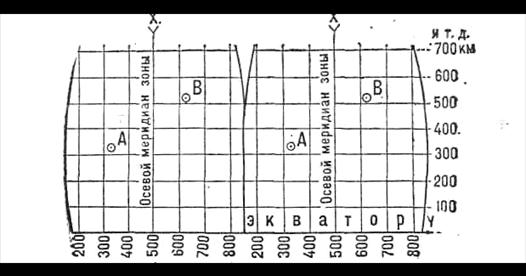

Таким образом, в каждой координатной зоне имеется множество точек, численные значения координат которых одинаковы с численными значениями координат точек других зон. Например, точка А (рисунок 113) в 10-й зоне имеет координаты х=310 850, у=320 600. В какой либо другой зоне, например в 11-й, из-за того, что оцифровка во всех зонах одинакова, эти координаты, повторяются. Следовательно, точек А с одинаковыми координатами на земной поверхности будет 60 (по числу зон). Чтобы однозначно определять положение точки, необходимо всегда слева от значения ее ординаты, как отмечалось ранее, указывать номер зоны.

Рисунок 113 – Оцифровка координатной сетки в зоне

При работе на ограниченной территории, изображенной, например, на одном листе карты, используют сокращенные координаты. В этом случае при определении прямоугольных координат по карте указывают десятки и единицы километров, сотни, десятки и единицы метров. Тогда точка А будет иметь сокращенные координаты х=10 850, у= 20 600.

На топографических картах значения абсцисс и ординат координатных линий подписывают у выходов линий за внутренней рамкой листа и в девяти местах на каждом листе карты. Полные значения абсцисс и ординат в километрах подписывают около ближайших к углам рамки карты координатных линий, около линий, ограничивающих квадраты координатной сетки по сто километров, и около ближайшего к северо-западному углу пересечения координатных линий. Остальные координатные линии подписывают сокращенно двумя цифрами (десятки и единицы километров). Подписи около горизонтальных линий координатной сетки соответствуют расстояниям от оси ординат в километрах.

Подписи около вертикальных линий обозначают номер зоны (одна или две первые цифры) и расстояние в километрах (всегда три цифры) от начала координат, условно перенесенного к западу от осевого меридиана зоны на 500 км. Например, подпись 6740 означает: 6 – номер зоны, 740 – расстояние от условного начала координат в километрах.

Определение прямоугольных координат точек по карте. При определении полных координат точки по оцифровке координатной линии, образующей южную сторону квадрата, в котором, расположена точка, находят и записывают полное значение, абсцисс х в километрах. Затем циркулем-измерителем (линейкой, координатомером) измеряют расстояние по перпендикуляру от точки до этой координатной линии в метрах и прибавляют его к абсциссе х.

После этого определяют значение ординаты у этой точки, для чего находят по северной или южной стороне рамки карты и записывают значение ординаты у вертикальной координатной линии, образующей западную сторону квадрата, в котором находится точка. К полученной ординате уприбавляют расстояние в метрах, измеренное по перпендикуляру от точки до западной координатной линии.

На рисунке 114 приведен пример определения полных и сокращенных прямоугольных координат точки А.

Рисунок 114 – Определение полных и сокращенных прямоугольных координат по карте

При работе с топографическими картами необходимо учитывать, что линии координатной сетки проведены на карте масштаба 1:100000 через 2 км, а на карте масштаба 1:200 000 – через 4 км. Поэтому значения координат хи умогут оказаться по абсолютной величине более 1 км (рисунок 114). В таком случае целое число километров суммируют со значениями координат х и у, аоставшиеся метры приписывают к ним справа (всегда три цифры). Если точка расположена около южной стороны рамки карты в неполном квадрате (точка С),то расстояния в квадрате измеряют по оси Xот точки до горизонтальной координатной линий, образующей северную сторону квадрата, в котором находится точка, а по оси У – до восточной вертикальной линии этого квадрата. Полученные расстояния в метрах вычитают соответственно из значений абсциссы х и ординаты у этих линий. Точность определения координат зависит от масштаба карты и не превышает 0,2 мм в масштабе карты.

Нанесение на карту точек по прямоугольным координатам (рисунок 115). Прежде всего по координатам в километрах и оцифровкам километровых линий на карте находят квадрат, в котором расположена точка.

Рисунок 115 – Нанесение на карту точек по прямоугольным координатами

На картах масштабов 1:25 000 и; 1:50 000, где координатные линий проведены через 1 км, юго-западный (левый нижний) угол квадрата находят по оцифровкам координатных линий. На картах масштабов 1:100 000 и 1:200 000, где координатные линии проведены через несколько километров, значения координат х и уюго-западного угла квадрата должны быть всегда меньше координат точки в километрах.

Положение точки в квадрате определяют следующим образом. По западной и восточной сторонам квадрата от южной его стороны откладывают в масштабе карты значение абсциссы х, которое равно разности между абсциссами точки и южной километровой линии квадрата. Полученные на вертикальных километровых линиях точки соединяют прямой линией. Таким же образом откладывают от западной стороны квадрата по северной и южной его сторонам значение ординаты у и полученные точки также соединяют прямой линией. В месте пересечения этих линий и будет положение точки.

Чтобы указать приближенно положение какой-либо точки на карте, достаточно назвать квадрат, координатной сетки, в котором она расположена. Вначале называют абсциссу х южной стороны квадрата, а затем ординату уего западной стороны. При работе на одном листе карты абсциссу и ординату указывают обычно двумя цифрами (десятками и единицами километров, которые даны крупными цифрами за внутренней рамкой карты). На склейке карт координаты х и у юго-западного угла квадрата указывают тремя цифрами (сотнями, десятками и единицами километров). Сотни километров даны мелкими цифрами в оцифровке ближайших к рамке листа карты координатных линий. При указании квадрата как по оси X, так и по оси Υ тремя цифрами необходимо предварительно убедиться, что между координатной линией, где считывают сотни километров, и юго-западным углом квадрата, в котором расположена точка, не проходит координатная линия стокилометрового квадрата. В последнем случае сотни километров считывают в оцифровке этой линии.

Дополнительная километровая сетка на стыке координатных зон. В пределах одной координатной зоны километровые линии соседних листов карты строго совпадают и образуют единую координатную сетку. На стыке соседних зон километровые линии располагаются под некоторым углом друг к другу (рисунок 116),так как осевые меридианы смежных зон не параллельнымежду собой.

Если, например, определить координаты точки А по координатной сетке карты одной зоны, а координаты точки В по координатной сетке смежного листа, расположенного в другой зоне, то по этим координатам невозможно вычислить расстояние, между указанными точками, так как начало координат в каждой зоне разное. Поэтому на листах топографических карт расположенных в пределах 2^о к востоку и западу от крайнего меридиана зоны, наносят дополнительную координатную сетку соседней (западной или восточной) зоны. Чтобы не затемнять карт двумя сетками, координатные линии дополнительной сетки полностью не вычерчивают, а обозначают короткими (2–3 мм) штрихами иподписывают за внешними (утолщенными) рамками листов карт.

Соединяя прямыми линиями одноименные выходы координатой сетки находящиеся на противоположных сторонах рамки, строят на листе карты дополнительную сетку. Порядок пользования ей такой же, как иосновной сеткой.
