ТИПЫ ПОКРЫТИЙ, ИХ КЛАССИФИКАЦИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ

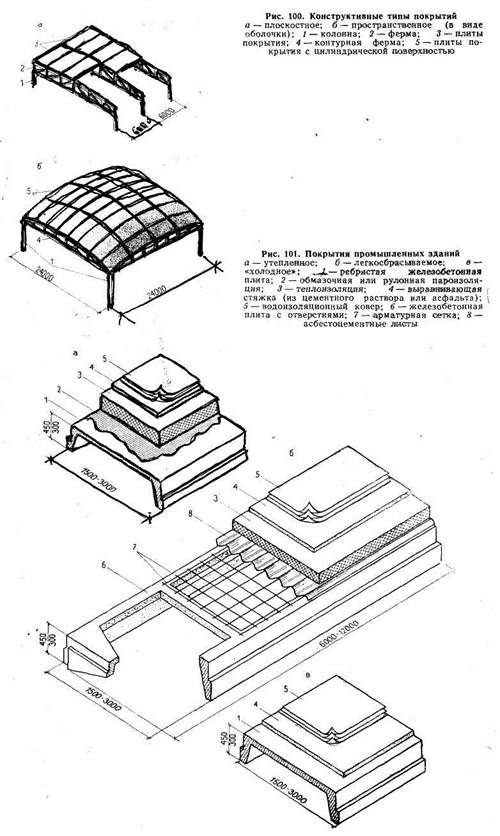

Покрытия (крыши), завершая здание, защищают его от воздей­ствия внешней среды. Различают два конструктивных типа покрытий (рис. 100):

плоскостные, состоящие из ог­раждающих элементов (панелей,

стальных листов и др.), уложенных по балкам или фермам;

пространственные покрытия, представляющие собой тонкостен­ную конструкцию криволинейной формы и выполняющие несущие и ограждающие функции.

Покрытия промышленных зда­ний имеют разнообразные конст­руктивные решения и их классифи­цируют по следующим признакам:

по теплотехническим свойствам: утепленные, устраиваемые в отап­ливаемых зданиях, и неутепленные, устраиваемые в неотапливаемых зданиях и в горячих цехах;

по характеру опирания: с про­гонами, уложенными по верху ба­лок, ферм, пространственных струк­тур, и без прогонов с опиранием конструкций покрытия на балки и фермы;

по использованию межфермен­ного пространства: бесчердачные и с подвесными потолками, образую­щими в межбалочном (межфер­менном) пространстве технический этаж;

по материалу ограждения: из железобетонных, асбестоцементных панелей, Сталиных профилирован­ных или аобестоцементных; листов;

по профилю покрытия: плоские скатные (одно- и многоскатные), волинейные;

по конструкции ограждения; для обычных и взрывоопасных про­изводств— (с легкосбрасываемым покрытием) (рис. 101). Такое по­крытие устраивают из железобе­тонных плит, имеющих отверстия, перекрытые асбестоцементными ли­стами. При взрыве ударная волна,

проходя через отверстия, не раз­рушает несущих конструкций по­крытия.

Основными элементами пло­скостных покрытий (рис. 101,а) будут:

несущий настил (железобетон­ные плиты, стальной профилиро­ванный лист);

пароизоляция (слой битумной мастики или рубероида), преду­преждающая проникание водяного пара из помещения в вышележащие слои покрытия;

теплоизоляция (из пенобетона, керамзитобетона, пенополистирола и других утепляющих материалов);

выравнивающая стяжка из це­ментного раствора или асфальта;

кровля из трех-четырехслойного рулонного ковра, волнистых асбе­стоцементных листов.

Назначение здания, особенности производственного процесса опре­деляют конструктивное решение по­крытия.

Подвесные потолки (рис. 102), отделяя производственное помеще­ние от межферменного пространст­ва, образуют технический этаж, где прокладывают воздуховоды и дру­гие технологические коммуникации. Потолки устраивают в цехах с по­вышенными требованиями к чисто­те, постоянству температуры и влажности воздуха.

Конструкции подвесных потол­ков состоят из несущих и ограж­дающих элементов. К несущим элементам относят подвески и бал­ки. К ограждающим—железобе­тонные, асбестоцементные панели, металлические штампованные пли­ты с волокнистым заполнителем, а также люминесцентные светиль­ники.

В зависимости от конструктив­ного решения подвесные потолки

бывают:

проходные, воспринимающие усилия от массы потолка и распо­ложенных на нем устройств и рас­считанные также на воздействие от равномерно распределенной (500—700 Н/м²) и сосредоточенной нагрузок (масса рабочего с ин­струментом);

непроходные, рассчитанные на восприятие нагрузки от собствен­ной массы потолков, светильников и других устройств.

В цехах с кондиционированием воздуха устраивают герметичные потолки. Они состоят из крупных панелей с лицевой поверхностью из алюминиевых листов.

В помещениях с высоким уров­нем шума предусматривают зву­копоглощающие потолки из алюми­ниевых кассет и перфорированных асбестоцементных листов. В каче­стве звукопоглощающего слоя ис­пользуют стекловолокно и минера-ловатные плиты.

В зданиях с повышенной по­жарной опасностью подвесные потолки выполняют из несгораемых материалов.
