ПОКРЫТИЯ ИЗ ПРОФИЛИРОВАННОГО ЛИСТА
Ограждающую часть покрытия в зданиях с несущими металлическими конструкциями выполняют из профилированного стального настила. При шаге стропильных ферм 12 м такое покрытие опирается на решетчатые прогоны, при шаге 6 м — на прогоны из швеллеров. Прогоны, укладываемые по верхнему поясу ферм, балок, рам, структур, располагаются через 3 м.

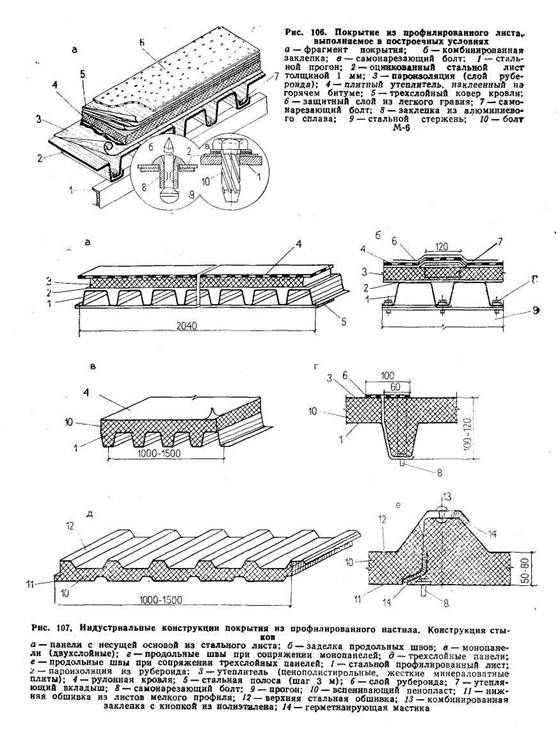

Профилированные стальные листы (толщиной 0,8—1 м, высотой ребер 60—80 мм) (рис. 106) закрепляют самонарезающими болтами к прогонам. Листы настила •укладывают внахлестку и соединяют комбинированными заклепками. По верху настила устраиваются пароизоляция, теплоизоляция (из пенополистирольных или жестких минераловатных плит) и рулонная кровля.
Индустриальными решениями для таких покрытий являются:
Панели, изготовленные на строительной площадке (рис. 107,а) с несущей основой из металлического листа. Их длина до 12 м. Жесткость обеспечивается уголками, закрепляющими торцы настила, н поперечными пластинами в средней части панели. После укладки панелей заделывают стыки и наклеивают кровлю.
|
|
Монопанели (рис. 107,в) состоят из профилированного стального листа с приформованчым слоем пенопласта и гидроизоляционного покрытия. Их изготовляют в заводских условиях длиной до 12 м. Прочное сцепление утеплителя с металлической обшивкой повышает жесткость и несущую способность панели. Рулонная кровля наклеивается после монтажа панелей и заделки стыков.
Трехслойные панели (рис. 107,д) имеют наружную металлическую обшивку с утеплителем из вспененного пенополиуретана. Их изготовляют на технологических линиях. Панели имеют длину до 12 м, что исключает устройство поперечных стыков в покрытии.
Продольные швы между панелями в покрытии решены внахлестку. Листы наружной обшивки соединяют заклепками.
В коньковой части покрытия уложенные панели закрывают фасонными листами из оцинкованной стали.
Ограждающие конструкции из профилированного настила по сравнению с покрытием из железобетонных плит экономичны по материалоемкости (масса покрытия уменьшается в 7—10 раз), по затратам труда на изготовление на 30—50%, по стоимости на 10—20%.
