Трехобмоточный трансформатор

ТРАНСФОРМАТОРЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

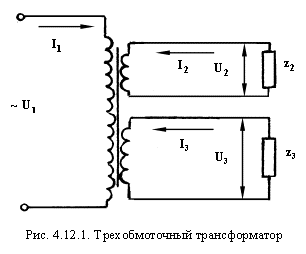

В трех обмоточном трансформаторе имеются три электрически несвязанные друг с другом обмотки, из которых одна является первичной, а две другие - вторичными (рис. 4.12.1).

Первичная обмотка трансформатора является намагничивающей и создает в магнитопроводе магнитный поток, который пронизывает две вторичные обмотки и наводит в них ЭДС Е₂ и Е₃.
Пренебрегая током холостого хода, можно записать уравнение токов трех обмоточного трансформатора

т.е. первичный ток равен геометрической сумме приведенных вторичных токов. Целесообразность применения трехобмоточных трансформаторов объясняется еще и тем, что один трехобмоточный трансформатор фактически заменяет два двухобмоточных.
За номинальную мощность принимается мощность первичной обмотки. По такому же принципу устроены многообмоточные трансформаторы малой мощности, применяемые в радиоустройствах, связи и в автоматике.
