Группы соединения обмоток

До сих пор мы считали, что при построении векторной диаграммы ЭДС Е₁ и Е₂ совпадают по фазе. Но это соответствует действительности лишь при условии намотки первичной и вторичной обмоток в одном направлении, или одноименной маркировки их выводов (рис. 4.10.1, а).

Если же в трансформаторе изменить направление намотки обмоток иди же переставить обозначение их выводов, то вектор ЭДС Е₂ окажется сдвинутым относительно вектора Е₁ на 180° (рис. 4.10.1, б).
Сдвиг фаз между ЭДС Е₁ и Е₂ принято выражать группой соединений. Так как этот сдвиг фаз может изменяться от 0 до 360°, а кратность сдвига обычно составляет 30°, то для обозначения групп соединения выбирается ряд чисел от 1 до 12, в котором каждая единица соответствует углу сдвига 30°.
В основу этого положено сравнение относительного положения векторов Е₁ и Е₂ с положением минутной и часовой стрелок часов. Вектор обмотки В.Н. считается минутной стрелкой, установленной на цифре 12, а вектор Н.Н. - часовой стрелкой. По положению часовой стрелки относительно минутной определяют положение вектора ЭДС обмотки Н.Н. относительно обмотки В.Н. Так, на рис. 4.10.1, а соединение имеет группу 12, а на рис. 4.10.1, б - группу 6.
Таким образом, в однофазном трансформаторе имеется только две группы -12 и 6. В 3-х фазном трансформаторе группу соединения определяют по углу сдвига фаз между линейными векторами ЭДС Е₁ и Е₂.

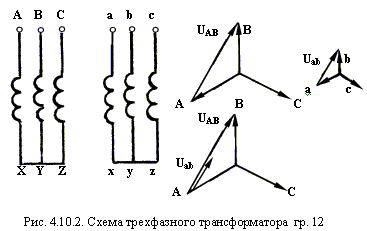

ГОСТ ограничивает применение только двух групп: Y / Y - 12 и Y / - 11. В качестве примера рассмотрим схему Y / Y - 12 (рис. 4.10.2).

Векторная диаграмма показывает, что сдвиг между E₁ и Е₂ равен нулю или 360°, т.е. (360° / 30° - 12 группа).
Если же поменять начала и концы обмоток Н.Н., то будем иметь группу 6 (рис. 4.10.3).
