Замедленное коксование

Замедленное коксова­ние наиболее широкое используется для переработки тяжелых нефтяных остатков с выработкой продуктов. При этом другие разно­видности процессов коксования(периодическое коксование в кубах и коксование в псевдоожиженном слое) ограниченно применяют в промышленности..

Установка замедленного коксования используется для производства крупно-куско­вого нефтяного кокса. Нефтяной кокс в мире и в нашей стране являются сырьем дляпроизводства анодной массы и обожженных анодов для алюминиевой промышленности и графитированных электродов для электросталеплавления. Кроме того, нефтяной кокс приме­няют для изготовления конструкционных мате­риалов, при производстве цветных металлов, кремния, абразивных материалов. Нефтяной кокс также используется в химической и электротехнической промышленности, в космонавтике, в ядерной энергетике и др.

На установке замедленного коксования помимо кокса получают газы, бензиновую фракцию и газойлевые дистилляты. Образующиеся газы коксования или направляют на ГФУ (для извлечения пропан-пропиленовой и бутан-бутиленовой фракции) или используют в качестве технологического топлива. Бензиновые фракции имеют невысокие октановыми числа (около 60 по моторному методу) и имеют низкую химическую стабильность (за счет непредельных соединений) и содержат до 0,5 % маc. серы. Поэтому получаемые бензиновые, а также дизельные фракции необходимо гидрооблагораживать для получения качественного топлива. Кроме того, коксовые дистилляты могут быть использованы как компоненты газотурбинного и судово­го топлив или в качестве сырья каталитического или гидрокрекинга, для производства малозольного электродного кокса, термогазойля.

В качестве сырья установок замедленного коксования используют остатки перегонки нефти (мазуты), гудроны, остатки деасфальтизации, экстракты очистки масел, остатки термока­талитических процессов, тяжелую смолу пиролиза, тяжелый газойль каталитического крекинга и др. За рубе­жом в качестве сырья для коксования используют каменноугольные пеки, сланцевую смолу, тяжелые нефти и др.

К нефтяным коксам в зависимости от назначения предъявляют различ­ные требования. В готовом коксе обычно контролируют: со­держание серы, золы, летучих, гранулометрический состав, пористость, истинную плотность, механическую прочность, микроструктуру и др.

Под термином "замедленное" понимают процесс коксования с особыми условиями работы реакционных змеевиков трубча­тых печей и реакторов (камер) коксования. В процессе замедленного коксования сырье предва­рительно нагревают в печи до высокой температуры (470-510 °С), а затем подают в необогреваемые, изолированные снаружи коксовые камеры, где коксование происходит за счет тепла, приходящего с сырьем. Во избежание закоксовывания змеевиков сырье быстро прокачивается через печь.

Замедленного коксование является непрерывным процессом по пода­че сырья на коксование и по выходу газообразных и дистиллятных продуктов, но периодическим по выгрузке кокса из камер. Обычно установки замедленного коксования имеют два отделения: нагревательно-реакционно-фракционирующее отделение, где осуществляется собственно технологический процесс коксования сырья и фракциони­рование его продуктов и отделение по механической обработке кокса, где осуществляется его выгрузка, сортировка и транспортировка.

На рис. 6 приведена принципиальная технологическая схема установки замедленного коксования. Сырье — гудрон или крекинг-остаток (или их смесь) нагревают в теплообменни­ках и конвекционных змеевиках печи и направляют на верхнюю каскад­ную тарелку колонны К-1. При этом часть сырья направляют на нижнюю каскадную тарелку для регулирования коэффициента рецикла, а под нижнюю кас­кадную тарелку этой колонны подают горячие газы и пары продуктов коксо­вания из коксовых камер. В процессе контакта сырья с восходящим потоком газов и паров продуктов коксования сырье нагревается (до температуры 390-405 °С), при этом низкокипящие его фракции испаря­ются. Тяжелые фракции паров конденсируются и смешиваются с сырьем, образуя так называемое вторичное сырье.

С низа колонны К-1 печным насосом забирают вторичное сырье и направляют в реакционные змеевики печей (их две, работают парал­лельно). Вторичное сырье нагревается в печах до 490-510°С и поступает через четырехходовые краны двумя параллельными потоками в две работающие камеры. В это время две другие камеры находятся в цикле подготовки. Горячее сырье, входя в низ камер, постепенно заполняет их. Ввиду того, что объем камер большой, время пребывания сырья в них также значительно и там про­исходит глубокий крекинг сырья. При этом пары продуктов коксования непрерывно ухо­дят из камер в колонну К-1. Утяжеленный жидкий остаток задерживается в камере. Жидкий остаток постепенно превращается в кокс.

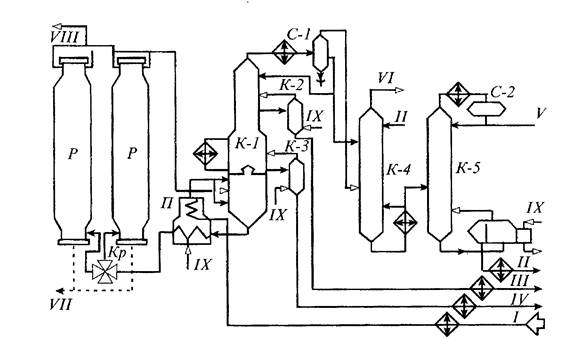

Рисунок – 6 Принципиальная технологическая схема двухблочной установки замед­ленного коксования

I— сырье; II — стабильный бензин; III — легкий газойль; IV— тяжелый газойль; V — головка стабилизации; VI — сухой газ; VII — кокс; VIII- пары отпарки камер; IX — водяной пар

На установке замедленного коксования фракционирующая часть включает основную ректификаци­онную колонну К-1, отпарные колонны К-2 и К-3, фракционирущий абсорбер К-4 для деэтанизации газов коксования и колонну стабилиза­ции бензина К-5.

Важно отметить, что колонна К-1 разделена полуглухой тарелкой на две части: ниж­нюю, которая является как бы конденсатором смешения, и верхнюю, выполняющую функцию концентрационной секции ректификационных колонн. При этом в верхней части К-1 осуществляют разделение продуктов коксования на газ, бензин, легкий и тяжелые газой­ли. Температурный режим в колонне К-1 регулируется верхним острым и промежуточным циркуляционными орошениями. При этом легкий и тяжелый газойли выводят через отпарные колонны соответственно К-2 и К-3.

Образующиеся газы и нестабильный бензин из сепаратора С-1 направляют в фрак­ционирующий абсорбер К-4. При этом в верхнюю часть К-4 подают охлажден­ный стабильный бензин, а в нижнюю часть подводят тепло посредством кипятильника с паровым пространством. Сухой газ выводят с верха К-4. При этом с снизу колонны К-4 выводится насыщенный нестабильный бензин, который подвер­гают стабилизации в колонне К-5, где от него отгоняют головку, состо­ящую из пропан-бутановой фракции. Из колонны К-5 выводят стабильный бензин, охлаждают и очищают от сернистых соединений щелочной промывкой и направляют с установки в другие цеха. При этом коксовые камеры работают по циклическому графику. В коксовых камерах по­следовательно чередуются циклы: коксование, охлаждение кокса, выг­рузка его и разогрев камер. Как только коксовая камера заполнится примерно на 70-80 % по высоте, поток сырья с помощью переключающих кранов пере­водят в другую камеру. Затем заполненную коксом камеру продувают водя­ным паром для удаления жидких продуктов и нефтяных паров. Удаляе­мые из кокса продукты поступают вначале в колонну К-1. После того как темпе­ратура кокса понизится до 400-405 °С, поток паров отключают от колонны и направляют в скруббер (на рисунке не показан). Кокс охлаждают до 200^оС водяным паром °С, после чего в камеру подают воду.

Охлажденный кокс выгружают камер гидравлическим методом. Для этого пласты кокса разрушают струей воды давлением 10-15 МПа. Над каждой камерой устанавливают буро­вые вышки высотой 40 м, предназначенные для подвешивания бурового оборудования. При этом на вышке закрепляют гидродолото, с помощью которо­го в слое кокса пробуривают центральное отверстие. Затем гидродоло­то заменяют гидрорезаком, снабженным соплами, из которых подают сильные струи воды, направляемые к стенкам камеры. Пере­мещаясь по камере гидрорезак, полностью удаляя со стенок кокс. Затем кокс поступает в отделение обработки и транспорти­ровки, где его дробят, сортируют на три фракции и транспортируют на склады.

Весь цикл изготовления партии кокса составляет около 48 часов.

После выгрузки кокса камеру, спрессовывают и прогревают сначала острым водяным паром, затем горячими парами продуктов коксования из работающей камеры до температуры 360-370 °С. Затем камеру переключают на рабочий цикл коксования.

Контрольные вопросы

1. Требования, предъявляемые к сырью термического крекинга.

2. Характеристика продукции термического крекинга..

3. Технологическая схема установки висбрекинга..

4. Характеристика сырья и продукции висбрекинга.

5. Технологическая схема установки замедленного коксования.

6. Характеристика сырья для установки замедленного коксования..
