Понятие о лестничной клетке. Назначение лестниц. Классификация лестниц. Требования к лестницам. Элементы лестниц
Тема 1.7 Лестницы
План
1.7.1 Понятие о лестничной клетке. Назначение лестниц. Классификация лестниц. Требования к лестницам. Элементы лестниц.
1.7.2 Сборные ж/б лестницы из крупноразмерных и мелкоразмерных материалов. Определение габаритных размеров лестничных клеток. Наружные входы. Сходы в подвал.
Сообщение между этажами обеспечивается лестницами, которые служат и для целей эвакуации. Помещение, где расположена лестница, называют лестничной клеткой.
Классификация:
1) по назначению:
а) основные (постоянное использование, эвакуация);
б) вспомогательные (служебное сообщение между этажами);
в) аварийные (наружные эвакуационные).
2) по числу маршей в пределах высоты одного этажа:
а) одномаршевые;
б) двухмаршевые;
в) трехмаршевые.
3) по расположению:
а) входные;
б) внутриквартирные.
4) по материалу:
а) ж/б (сборные и монолитные, из крупно- и мелкоразмерных элементов);
|
|
б) деревянные.
Требования к лестницам:
- прочность;
- долговечность;
- пожарная безопасность.
Лестница состоит из маршей и площадок. Марш состоит из ступеней, поддерживающих их косоуров (располагаемых под ступенями) или тетив (примыкающих к ступеням сбоку).
У ступеней вертикальную грань называют подступенком, а горизонтальную – проступью. Все ступени должны иметь одинаковую форму, кроме верхней и нижней, называемых фризовыми.
Лестничные площадки бывают этажными (на уровне этажа) и междуэтажными (промежуточными). Для безопасности, удобства движения марши и площадки оборудуют ограждениями с поручнями высотой 0,9 м.
Число ступеней в марше принимают не более 18, но и не меньше 3. Ширину маршей назначают с учетом обеспечения эвакуации людей. Между маршем должен быть обеспечен зазор 100 мм в плане для пропуска пожарных шлангов. Ширина площадок должна быть не меньше ширины марша.
Уклон лестниц принимают по строительным нормам в зависимости от назначения и этажности здания.
1.7.2 Сборные ж/б лестницы из крупно- и мелкоразмерных элементов. Определение габаритных размеров лестничных клеток. Наружные входы. Сходы в подвал
Лестницы из мелкоразмерных элементов состоят из отдельно устанавливаемых железобетонных сборных площадочных балок, сборных железобетонных косоуров, ступеней, железобетонных плит площадок и ограждений с поручнями. Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заводят косоуры. Связь между элементами лестниц достигается обычно сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе. На площадочные балки опираются сборные железобетонных площадочные плиты.
|
|
Ограждения на лестницах устанавливают обычно металлические с деревянными поручнями. Стойки ограждений приваривают к закладным деталям ступеней или заделывают на цементом растворе в гнезда, имеющиеся в ступенях.
В деревянных лестницах сопряжение ступеней с тетивой в боковой ее грани осуществляется путем устройства в них пазов, в которые входят концы досок проступей и подступенков.
Лестницы из крупноразмерных элементов получили наиболее широкое распространение. Они состоят из площадок и маршей заводского изготовления или маршей с двумя полуплощадками. Сборные элементы устанавливают на место с помощью кранов, крепят сваркой закладных деталей.
Лестницы и марши для жилых зданий изготовляют с чисто отделанными ступенями. В общественных зданиях могут применяться лестницы с накладными ступенями.
Монолитные железобетонные лестницы применяются редко, главным образом в уникальных зданиях, если лестнице из архитектурно-планировочных соображений придается нетиповое решение. Их устройство требует сложной опалубки и проведения всех работ на строительной площадке.

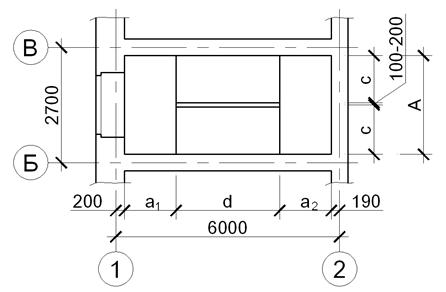

Рассчитать лестничную клетку для высоты этажа 2800 мм при ширине марша 1100 мм, зазор между маршами 100-200 мм. Расстояние в осях в продольном направлении 6000 мм, расстояние в осях в поперечном направлении 2700 мм. Ширина площадок а1 и а2 по каталогу сборных железобетонных изделий для высоты этажа 2,8 м 1300; 1600; 1900 мм.
Hэт=2800 мм; с=1100 мм; b×h=300×150
Расчет.
1) Определяем ширину лестничной клетки:
А=с·2+100=1100·2+100=2300 мм.
2) Определяем высоту одного марша:
h=Hэт/2=2800/2=1400 мм.
3) Определяем количество подступенков в одном марше:
n=h/150=1400/150≈9 шт.
4) Определяем количество проступей:
n1=n-1=9-1=8 шт. (единицу отнимаем, т.к. последняя проступь включается в ширину марша).
5) Определяем горизонтальную проекцию марша:
d=n1·b=8·300=2400 мм.
6) Определяем суммарную ширину лестничных площадок:
В=6000-200-190-d=3210 мм.
7) При условии, что ширина этажной площадки может быть больше или равна ширине междуэтажной, получим:
В=3210/2=1605 мм, следовательно, принимает две площадки шириной 1600 мм.
