Допуск характеризует точность изготовления детали: чем меньше допуск (Т), тем сложнее обрабатывать деталь, так как увеличиваются требования к элементам технологической системы СПИД (станок-приспособление-инструмент-деталь).
Зону (поле), ограниченную верхними и нижними отклонениями, называют полем допуска. Поле допуска характеризуется величиной допуска и его положением относительно номинального размера. При графическом изображении поле допуска размещено между двумя линиями, которые отвечают верхнему и нижнему предельным отклонениям относительно нулевой линии. Схемы расположения полей допусков для валов представлены на рис 3, отверстий - на рис. 4.
 |
Рис. 3. Схема расположения полей допусков вала Ø d
 |
Рис. 4. Схема расположения полей допусков отверстия ØD
Характер соединения деталей, которое определяется величиной полученных в нем зазоров или натягов, называется посадкой.
Посадка характеризует свободу относительного перемещения деталей, которые соединяются, или степень сопротивления их взаимному смещению.
|
|
|
Допуски (предельные отклонения) размеров на чертежах указывают непосредственно после номинального размера за следующими вариантами (ГОСТ 2.307-68):
- условным (буквенным) обозначением основного отклонения с добавлением номера квалитета:
Ø50Н7; ØІ50р6;
Ø15е8; Ø100С7 и т.п.;
- числовыми значениями верхнего и нижнего отклонения (ВО и НО) с их знаками, при этом верхнее отклонение записывают над нижним:
Ø15
; Ø150
- если верхнее или нижнее отклонение равняется нулю, оно
не указывается:
Ø60+0,030; Ø18-0,18
- буквенным обозначением поля допуска с указанием в скобках числовых значений предельных отклонений:
Ø150р6(); Ø15е8()
- при симметричном расположении отклонений, т.е. когда отклонение равные, но имеют разные знаки, их значение наносят со знаком ±:
Ø15Js7(±O,O15).
 |
Варианты обозначения полей допусков и посадок на чертежах (см. рис. 5):

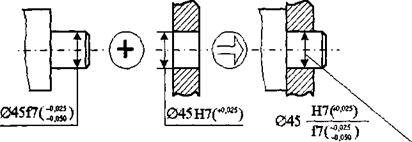

Рис. 5.Обозначение полей допусков посадок на чертежах.
