Расшифровка обозначений допусков и посадок

В представленной ниже конструкции редуктора (рис. 3.7) втулки 6, запрессованные в корпус 1 и крышку 5, должны оставаться неподвижными при вращении вала 2 и удерживать вал от осевого смещения. Осевые силы могут возникнуть, например, из-за воздействия веса вала 2 при вертикальном положении его оси. Не исключается также возможность применения косозубой передачи, в которой всегда возникает осевая сила.

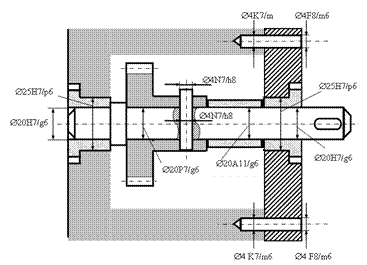

Рис.3.7. Эскиз изделия с указанием посадок

Вал с зубчатым колесом, которое крепится к нему штифтом, установлен в опорах скольжения (втулках), которые сопрягаются наружными посадочными поверхностями с отверстиями в корпусе и крышке. Гладкая распорная втулка на валу предотвращает его осевое перемещение направо.

Взаимное расположение корпуса и крышки определяется двумя установочными штифтами. На чертеже обозначены посадки, которые следует расшифровать. Рассмотрим расшифровку обозначений допусков и посадок.

Посадка шейки вала во втулку Æ20 Н 7/ g 6. Предпочтительная посадка в системе основного отверстия, обеспечивающая зазор в сопряжении в системе вал-опора (подшипник скольжения). Номинальный диаметр отверстия и вала 20 мм. Посадка с неравноточными допусками, Поле допуска отверстия – Н 7, основное отклонение H = 0, квалитет седьмой. Поле допуска вала – g 6, основное отклонение (верхнее) g отрицательное, квалитет шестой.

Посадки такого типа называют посадками с минимальным гарантированным зазором. Они применяются для опор скольжения при нормальных требованиях к точности и средних скоростях скольжения. Конкретные числовые значения допусков и отклонений можно найти в стандартах. В данном случае значения допусков T_D = 21 мкм и T_d = 13 мкм. Предельные отклонения отверстия: EI =0, ES = +21 мкм; вала: es = – 7 мкм; ei = – 20 мкм.

Варианты обозначения этой посадки на чертежах:

В первом варианте поля допусков обозначены буквенно-цифровыми символами, во втором – числовыми значениями предельных отклонений в миллиметрах (верхнее отклонение пишут сверху, нижнее – снизу, отклонение, равное нулю не проставляют, но оставляют свободное место). Третий вариант включает в себя оба предыдущих, значения отклонений при этом указывают в скобках. Последнее обозначение включает наиболее полную информацию о сопряжении.

Посадка втулки в корпус (крышку) Æ25 Н 7 /р 6 – предпочтительная посадка с натягом в системе основного отверстия. Поля допусков отверстия и вала неравноточные (отверстие седьмого квалитета, вал – шестого). Предельные отклонения отверстия EI = 0; ES = 21 мкм, отклонения вала ei = 22 мкм, es = 35 мкм, варианты обозначений посадки:

Посадка зубчатого колеса на вал Æ20 P 7 /g 6обусловлена необходимостью сохранения одного поля допуска на всей правой части вала и в значительной мере определяется уже выбранной посадкой вала в подшипниковую втулку (Æ20 Н 7 /g 6), запрессованную в крышку. В результате она не относится к посадкам ни в системе основного отверстия, ни в системе основного вала, а поэтому и не является рекомендуемой посадкой, хотя образована с использованием предпочтительных полей допусков отверстия и вала. Поле допуска отверстия Р 7ниже нулевой линии (верхнее отклонение минус 0,014 мм, нижнее отклонение – минус 0,035 мм) и вала также ниже нулевой линии (верхнее отклонение минус 0, 007 мм, нижнее отклонение – минус 0, 020 мм). Поля допусков частично перекрывают друг друга, в результате образуется переходная посадка. Для более наглядной оценки посадки полезно построить схему расположения полей допусков (рис. 3.8).

Рис. 3.8. Схема расположения полей допусков для посадки Æ20 Р 7 /g 8.

В соответствии со схемой мы имеем переходную посадку с преимущественными натягами в соединении. Вероятность зазоров можно рассчитать обычным путем, основываясь на традиционно принимаемых допущениях о нормальном случайном распределении размеров реальных валов и отверстий, а также зазоров (натягов) в сопряжении.

Среднее значение натяга в партии сопряжений, исходя из допущения о совпадении центров группирования размеров с координатами середин полей допусков, составляет 11 мкм.

Поскольку переходная посадка даже с преимущественными натягами в соединении не может обеспечить передачу крутящего момента в соединении вала с зубчатым колесом, использован дополнительный конструктивный элемент – штифт, фиксирующий колесо на валу в осевом и тангенциальном направлениях.

Посадки штифта в отверстие вала и в два отверстия ступицы зубчатого колеса Æ4 N 7 /h 8. Посадки переходные, приняты одинаковыми, что позволяет выполнить окончательную обработку отверстий вала и ступицы колеса в собранном виде.

Посадка N 7 /h 8 образована с использованием предпочтительных полей допусков отверстия и вала, относится к системе основного вала, но рекомендуемой не является. Поля допусков отверстия и вала неравноточные, причем допуск отверстия на один квалитет точнее допуска вала (стандартного штифта).
