Понятие о средстве измерения

Согласно ГОСТ 16263—70 средство измерений (СИ) – это техническое средство, используемое при измерениях и имеющее нормированные метрологические характеристики.

Метрологические характеристики – характеристики средств измерения, оказывающие влияние на результаты измерений.

На практике наиболее распространены следующие метрологические характеристики СИ.

Диапазон измерений – область значений измеряемой величины, для которой нормированы допускаемые пределы погрешности СИ.

Предел измерения – наибольшее или наименьшее значение диапазона измерения.

*у шкалы на рисунке начальный участок (~20%) сжат, потому производить отсчеты на нем неудобно. Тогда предел измерения по шкале составляет 50 ед., а диапазон — 10...50 ед. (там где одинакова цена деления.

Цена деления шкалы – определяется по формуле:

где: Х – конечное значение шкалы на данном пределе измерения, например, 200 В,

N – число отметок (рисок) всей шкалы, например, 20.

Получается, что в данном случае цена деления равна 10 В/дел. Тогда если стрелка остановится на пяти делениях, то общее показание будет равно 50 В.

Таким образом, цена деления – это расстояние между двумя соседними отметкам шкалы.

Приборы с равномерной шкалой имеют постоянную цену деления, а с неравномерной - переменную. В этом случае нормируется минимальная цена деления.

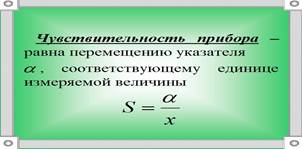

Чувствительность прибора – численно равна перемещению указателя, соответствующему единице измеряемой величины.

* например, чувствительность амперметра к току равна 20 делений на А.

Чувствительность нельзя отождествлять с порогом чувствителъности – наименьшим значением измеряемой величины, вызывающим заметное изменение показаний прибора.

Постоянная прибора – величина, обратная чувствительности. Численно равна измеряемой величине, соответствующей перемещению указателя на одно деление шкалы прибора.

Функции СИ:

· ·воспроизводят величину заданного размера;

*гиря - заданную массу, магазин сопротивлений - ряд дискретных значений сопротивления;

· ·вырабатывают сигнал (показание), несущий информацию о значении измеряемой величины.

Показания СИ либо непосредственно воспринимаются органами чувств человека (например, показания стрелочного или цифрового приборов), либо они недоступны восприятию человеком и используются для преобразования другими СИ.
