Соединения

Гидравлические линии

Рис.2.1. Схемы конструкции рукавов с оплеткой:
1 - внутренний резиновый слой; 2 - металлическая оплетка;
3 - промежуточный резиновый слой; 4 - наружный резиновый слой

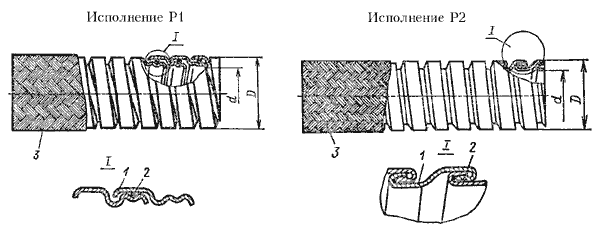

Рис.2.2. Металлические рукава:
1 - профилированная лента; 2 - уплотнитель; 3 - проволочная оплетка

Рис.2.3. Соединение по наружному конусу

Рис.2.4. Соединение по внутреннему конусу

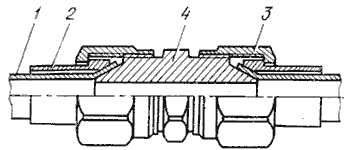

Рис.2.5. Соединение с врезающимся кольцом

Рис.2.6. Фланцевое соединение

Рис.2.7. Подвижное разборное соединение:
а - шарнирное; б - в виде трубы, свернутой в спираль

Рис.2.8. Заделка концов рукавов:
а - при давлении до 0,5 МПа; б - при давлении свыше 10 МПа
