Режимы течения жидкости в трубах.
Наблюдения показывают, что в природе существуют два различных вида (режима) течения жидкости:
1) слоистое упорядоченное, или ламинарное течение, при котором отдельные слои жидкости скользят относительно друг друга, не смешиваясь между собой;
2) неупорядоченное, или турбулентное, течение, когда частицы жидкости движутся по сложным, все время изменяющимся траекториям и в жидкости происходит интенсивное перемешивание.
Указанные течения жидкости можно наблюдать на приборе, представленном на рис. 5.3. Пояснить опыт.
При малых скоростях движения воды в трубе окрашенная струйка не размывается окружающей ее водой (ламинарный поток). При увеличении скорости движения воды окрашенные струйки получают вначале волнистое очертание (начинают колебаться), а затем почти внезапно исчезают, размываясь по всему объему трубы и окрашивая всю жидкость – турбулентное движение.

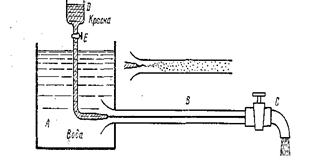

Рис.5.3. Схема прибора для демонстрации режимов течения.
Таким образом при ламинарном течении жидкости в прямой трубе постоянного сечения все линии тока направлены параллельно оси трубы, т.е. прямолинейно, при этом отсутствуют поперечные перемещения жидкости.
При турбулентном течении векторы скоростей имеют не только осевые, но и нормальные к оси трубы, составляющие, поэтому наряду с основным продольным перемещением жидкости вдоль трубы происходят поперечные перемещения (перемешивание) и вращательное движение отдельных объемов жидкости. Этим и объясняются пульсации скоростей и давления в потоке.
Переход от ламинарного течения к турбулентному происходит при определенной скорости (так называемой критической скорости), которая для труб разных диаметров оказывается различной, возрастающей с увеличением вязкости и снижающейся с увеличением диаметра трубы.
Осборн Рейнольдс установил общие условия, при которых возможны существование ламинарного и турбулентного режимов движения жидкости и переход от одного режима к другому.
Оказалось, что режим потока жидкости в трубе зависит от безразмерного числа, которое учитывает основные факторы определяющие это движение: среднюю скорость
, диаметр трубы d и вязкость жидкости
. Это число называется числом Рейпольдса и имеет вид
. (5.4)
Диаметр d в числе Re может быть заменен на любой линейный размер (диаметр шара, длина крыла самолета и т.п.)
Число Re, при котором происходит переход от ламинарного режима течения к турбулентному, называют критическим и обозначают Reкр (а соответствующую ему скорость называют критической скоростью)
Как показывают опыты для труб круглого сечения Reкр
2300(2000)
При Re<Reкр течение является ламинарным, при Re>Reкр – турбулентным. Точнее говоря, развитое турбулентное течение в трубах устанавливается
лишь при Re 4000, а при Re =2300
4000 имеет место переходная критическая область.
Зная скорость движения жидкости, и ее вязкость и диаметр трубы, можно найти число Re и, сравнив его с Reкр, определить режим течения жидкости.
На практике имеют место как ламинарное, так и турбулентное течения, причем первое наблюдается в основном в тех случаях, когда по трубам движутся вязкие жидкости (смазочные масла), второе обычно там, где по тубам перетекают маловязкие жидкости (вода, бензин, спирт, газы).
Значение чисел Re:
- газопроводы сети домового потребления
3000;
- городские сети 200000;
- вентиляционные сети 150000;
- сети сжатого воздуха 400000;
При ламинарном течении в трубе распределение скоростей по сечению имеет параболический характер: непосредственно у стенок скорости равны нулю, а при удалении от них непрерывно и плавно возрастают, достигая максимума на оси трубы (рис. 5.4).
При турбулентном движении закон распределения скоростей сложнее: в большей части поперечного сечения скорости лишь незначительно меньше максимального значения (на оси), но зато вблизи стенок величина скорости резко падает (рис. 5.5) в пределах очень тонкого слоя.

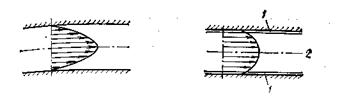

Рис.5.4. Рис.5.5.
Распределение Распределение
скоростей при ламинарном движении скоростей при турбулент -
жидкости в трубах. ном движении жидкости
в трубах.
1-вязкий подслой; 2-ядро потока.
