Таблица.4.1.
d=…cм, tводы =…0 С, nводы=…см2/сек | |||||||||||
Опытные данные | Расчетные данные | ||||||||||
№ | W | t | h1 | h2 | Режим | Q | V | hl | lgV | lghl | Rе= |
п/п | см3 | сек | см | см | течения | cм3/сек | см/сек | см | - | - | - |
наблюдаемый | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1 | |||||||||||
2 | |||||||||||
… | |||||||||||
8 |

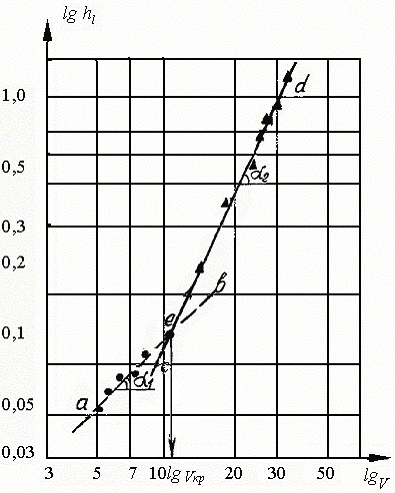

Изменяя расход в трубопроводе, а следовательно, и скорость движения жидкости V, можно найти зависимость hl = f(V). Если на логарифмической сетке (рис. 4.2) по оси абсцисс отложить значения lgV, а по оси ординат - соответствующие значения lghl, то, соединив опытные точки, получим две прямые линии аb и cd. Линия аb соответствует ламинарному режиму, а cd - турбулентному. Точка пересечения прямых е определяет критическую скорость течения жидкости в круглой трубе Vкр, что дает возможность определить критическое число Рейнольдса Reкр.оп:
|
|
(4.2)
Рис. 4.2. ●- ламинарный, ▲- турбулентный режимы
Используя данные табл. 4.1, определить:
1. Расход воды
Q=W/t. (4.3)
2. Скорость течения водыв трубе диаметром d=2r
. (4.4)
3. Кинематическую вязкость воды по таблицам, графикам или по формуле Пуазейля по известной температуре t в 0С:
n = 0,0178/(1 + 0,0337×t + 0,000221×t2), Ст. (4.5)
4. Потери напора по длине трубыпри z1 = z2:
h1 - h2 = hl = (P1 - P2)/(rg). (4.6)
5. Построить в логарифмических координатах графикзависимости
hl = f(V).
6. Найти по графику hl = f(V) значение lgVкр и критическуюскорость Vкр.
7. Определить критическое число Рейнольдса по формуле (4.2).
8. Определить относительную погрешность эксперимента.
