Цикл воздушной холодильной установки

Схема воздушной ХУ приведена на рис.12.2, а цикл показан на рис. 12.3 и 12.4. в диаграммах p,υ и T,s. Воздушный компрессор (ВК) забирает воздух (рабочее тело) из холодильной камеры (ХК), сжимает его адиабатно и подает в охладитель (О) (процесс 1-2), где сжатый воздух изобарно охлаждается (процесс 2-3) с помощью циркулирующей воды до температуры Т3. Далее охлажденный воздух с давлением р2 адиабатно расширяется до первоначального давления р1 (процесс 3-4). При расширении температура воздуха падает до T4, которая может достигать –70 оС. Затем холодный воздух поступает в ХК, где, отбирая теплоту от охлаждаемых тел в количестве q2 (рис. 12.4), нагревается до первоначальной температуры Т1.

Рис. 12.2. Схема воздушной ХУ

Цикл паровой компрессионной холодильной установки

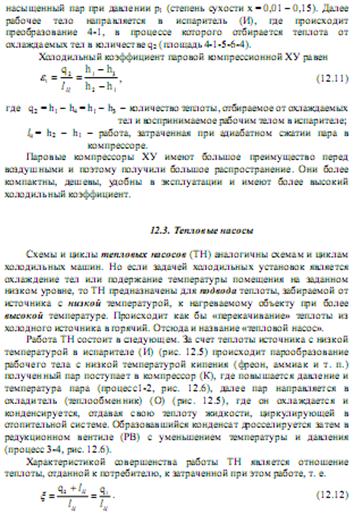

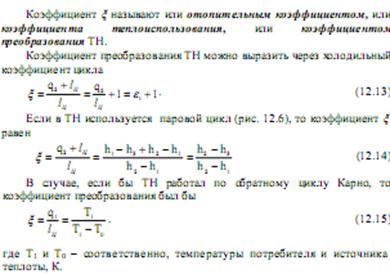

Насыщенный пар рабочего тела адиабатно сжимается компрессором (К) (процесс 1-2) от давления р1 до давления р2. Из компрессора пар поступает в охладитель (О), где он охлаждается и конденсируется при р2 = const (процесс 2-3). Полученная жидкость дросселируется в редукционном вентиле (РВ) с уменьшением температуры и давления. Процесс дросселирования 3-4 является необратимым и в диаграмме T,s изображается условно. В процессе 3- 4 жидкое рабочее, частично испаряясь, превращается во влажный
