Лекция 5. Существует 4 типа КУ в зависимости от твердости г.п

КЕРНОПРИЕМНЫЕ УСТРОЙСТВА

КЛАССИФИКАЦИЯ КЕРНОПРИЕМНЫХ УСТРОЙСТВ:

Существует 4 типа КУ в зависимости от твердости г.п.

l КУ «Недра» - состоит из корпуса, верхнего и нижнего переводников, керноприемника, центрирующей муфты, кернодержателя, комплекта кернорвателей, узлов подвески с винтом, гайкой, фиксатором и обратного клапана с седлом и шариком. Это устройство – секционное, каждая секция имеет длину 5 м, секции керноприемника собираются при помощи муфты. Используется только при роторном бурении.

l КУ «Силур» - имеет меньший диаметр корпуса, выпускается с несъемным керноприемником и используется при низкооборотном бурении.

l КУ «Кембрий»- имеет более больший диаметр керноприемного отверстия, выпускается с несъемным керноприемником для низкооборотного бурения.

l КУ «Плутон» - используется только при бурении рыхлых и пористых пород. Керноприемник представляет собой эластичную камеру.

Назначение и конструкция бурильной колонны

Бурильная колонна (БК) - непрерывная многозвенная система инструментов между вертлюгом на поверхности и долотом на забое скважины.

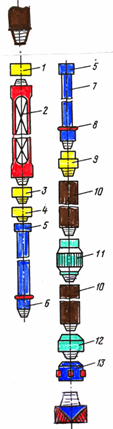

1 – верхний переводник ведущей трубы;
2 – ведущая труба;
3 – нижний переводник ведущей трубы;
4 – предохранительный переводник ведущей трубы;
5 – муфта замка,
6 – ниппель замка;
7 – бурильные трубы;
8 – протектор;
9 – переводник на утяжеленные бурильные трубы (УБТ);
10 – УБТ;
11 – центратор;
12 – наддолотный амортизатор;
13 – калибратор

Иногда в состав БК включают также долото и забойный двигатель и выделяют колонну бурильных труб как часть бурильной колонны.

Бурильная колонна должна:

1) быть прочной во всех ее частях, по возможности легкой и в тоже время обеспечивать создание достаточных осевых нагрузок на долото;

2) не допускать самопроизвольного искривления или отклонения ствола скважины от заданного направления;

3) быть герметичной и обеспечивать циркуляцию БПЖ с минимальными гидравлическими потерями;

4) обеспечивать быстрое свинчивание-развинчивание и надежное крепление труб и других элементов колонны между собой. Резьбовые соединения должны обеспечивать взаимозаменяемость, иметь прочность, не уступающую прочности тела трубы, противостоять действию ударных и постоянно меняющихся по величине знакопеременных нагрузок.

Условия работы БК в скважине

Наиболее существенные факторы:

• величина и характер действующих нагрузок;

• концентрация напряжений в местах сопряжения элементов БК;

• коррозионное воздействие среды;

• абразивное воздействие стенок скважины и БШ;

• трение БК об обсадную колонну;

• колебательные процессы и резонансные явления в б.к.

Выбор диаметров труб и обоснование КНБК

Диаметр бурильных труб и УБТ выбирают на основе рекомендуемых соотношений размеров долот, бурильных труб, УБТ и забойного двигателя с учетом диаметра обсадной колонны, под которую ведется бурение.

Жесткостьнаддолотного комплекта УБТ должна быть не ниже жесткости обсадной колонны, которую затем предстоит спустить в данный интервал.

Принципы расчета бурильной колонны

БК рассчитывают на статическое нагружение от совместного действия нормального (растягивающего) sр, касательногоt и изгибающегоsизг напряжений.
