Эксплуатация бурильных труб

Основные требования:

· соблюдение оптимальных соотношений между номинальными диаметрами БТ, УБТ и долота;

· использование комплекта УБТ, создающего требуемую нагрузку на долото за счет собственного веса и разгружающего БТ от продольных сжимающих усилий;

· использование спиральных и квадратных УБТ в случае повышенных требований к стабилизации низа БК;

профилактика резонансного усиления колебательных процессов в БК;

· систематический контроль износа БТ и замков к ним, УБТ и переводников и их резьбовых концов;

· учет работы БТ и своевременное заполнение паспортов на комплекты труб;

· своевременная выбраковка БТ, имеющих чрезмерный износ или недопустимую стрелу прогиба.

Эффективность процесса разрушения горной породы долотом на забое скважины зависит от ряда факторов: осевой нагрузки на долото;частоты вращения долота;количества и качества подаваемой насосом промывочной жидкости;конструкциидолота;твердостипороды;дифференциальногодавления;чистоты забоя скважины и др.

К параметрам режима бурения относятся: Осевая нагрузка на долото Рд, кН. оздается за счет нижней части бурильной колонны. В каждом сочетании б.к. и г.п. нагрузка индивидуальна. Частота вращения долота n, (об/мин). Рекомендуемая – 60-120 об/мин (10-235 об/мин) – это обеспечивает роторный способ бурения; при турбинном бурении – 700-800 об/мин Количество подаваемой насосом промывочной жидкости Q. показатели работы буровых долот: проходкаh, м - количество метров, пробуренных в горной породе от начала ее разрушения до рассматриваемого момента работы долота; проходка за рейс hр, м - количество пробуренных метров от первого спуска до первого подъема или от повторного спуска до повторного подъема; проходка на долотоhд,- общее число метров, пробуренных данным долотом; механическая скорость проходки Vм -количество метров, пробуренных за единицу времени Vм = hд / t,где: t время, hд - проходка; рейсовая скорость проходки Vp - скорость углубления скважины с учетом затрат времени на механическое бурение и спуско-подъемные операции и вспомогательные работы: Vр = hр /(tб + tспо + tв), где: hр - проходка за один рейс, м; tб-время механического бурения, ч.; tсповремя на спуско-подъемные операции, ч.; tв время на вспомогательные операции, ч. эксплуатационные затраты на 1 м. проходки Сэ, руб/м, определяются:Сэ = (Сд + (Сбу + Спж)(tб + tспо + tв)) / hд,где: Сд - оптовая цена долота, руб.; Сбу - стоимость одного часа работы буровой установки по затратам, зависящим от времени, руб/ч (с учетом типа буровой установки, района бурения, интервала глубин), Спж – затраты на приготовление пж, руб/ч 1.Нагрузка на долото: Зона I (участок ОА) – область поверхностного разрушения породы - контактное давление ниже предела усталости ГП. ЗонаII (участок АВ) – зона объемно-усталостного разрушения породы - контактное давление превышает предел усталости, но остается ниже уровня, соответствующего твердости ГП в забойных условиях рВ Зона III (участок ВС) – область эффективного объемного разрушения породы - контактное давление превосходит твердость ГП в забойных условиях. 2.Частота вращения долот Зависимость Vм от частоты вращения долота близка к линейной. Vм = d´n, где: d – проходка ствола скважины за один оборот инструмента; n – частота вращения, об/мин.

1 - долота безопорные

2 - опорные

Схема процесса промывки скважины:

Функции БПЖ 1.очистка забоя от выбуренной породы. 2. транспортировка шлама на поверхность 3. интенсивное охлаждение долота и смазывание трущихся поверхностей;4.удерживание частиц твердой фазы во взвешенном состоянии при временном прекращении промывки;5.сохранение коллекторских свойств продуктивных пластов в приствольной зоне скважины;6. препятствование проявлениям неустойчивости пород стенок скважины;7.снижение веса БК или ОК, находящейся в скважине за счет выталкивающей силы, уменьшая нагрузку, действующую на подъемный механизм БУ;8.передача информации с забоя скважины на поверхность. Классификация БПЖ:

1. Эмульсия - термодинамически неустойчивая дисперсная система, образованные двумя (или более) взаимонерастворимыми или слаборастворимыми друг в друге жидкостями. Свойства БПЖ: 1.Плотность, кг/м³) Р = ρgz, К_а = Р_пл/ρgz; К_п = Р_погл/ ρgz.Ка <ρо <Кп. 2.Реологические свойства –характеризуют способность раствора оказывать сопротивление течению. Определяется параметрами: пластическая вязкость η [мПа*с], эффективная вязкость ηэф [мПа*с], динамическое напряжение сдвига [дПа].Измеряют на приборе ВСН-3,. 3.Структурные свойства – характеризуют способность раствора образовывать структуру, определяются параметрами – статическое напряжение сдвига θ₁, θ₁₀ [дПа] – максимальное касательное напряжение при котором происходит разрушение структуры покоящегося раствора и он начинает двигаться. Измеряют с помощью приборов СНС-2 и FANN. 4. Текучесть – характеризует способность раствора прокачиваться насосами. Оценивается параметром – условная вязкость УВ [с] – время истечения 500 см3 бурового раствора из воронки стандартного полевого вискозиметра ВП-5иворонка Марша. 5.Фильтрационные свойства – характеризуют способность раствора отфильтровывать жидкую фазу. Оценивается параметрами водоотдачи (фильтрат отдачи) В [см³/30 мин] – объем отфильтровавшейся жидкой фазы из пробы бурового раствора. 6.Седиментационная устойчивость -способность раствора, находящегося в покое, удерживать частицы твердой фазы равномерно распределенными по всему объему. 7. Характер среды - характеризует активность или концентрацию ионов водорода в ПЖ. 8. Содержание абразивных частиц. Компоненты БПЖ общего назначения: 1. Дисперсионная среда – вода, углеводороды, синтетические жидкости. 2. Структурообразователи – материалы, придающие тиксотропные свойства ПЖ. Это глина, торф, специальные органические полимеры из класса полисахаридов (в частности биополимеры), синтетические полимеры, а для ПЖ на нефтяной основе – органофильные глины и битумы.. 3. Регуляторы рН - неорганические реагенты-электролиты: основания (NaOH, Са(ОН₂)); щелочные (Na₂CO₃) и кислые (бикарбонат натрия NaHCO₃) соли, изменяющие концентрацию ионов водорода в ПЖ.

2.

Схема поверхностной циркуляционной системы: Система приготовления ПЖ:

Блок приготовления ПЖ (БПР):Гидроэжекторныйсмесител:

Дисперсный состав твердой фазы ПЖ и возможности ее удаления: Дисперсный состав бурового раствора и предельной возможности аппаратов для очистки раствора от шлама. Сепараторгидроциклонный:Размещение технологических отходов бурения:1. буровой шлам (БШ);2. отработанные буровые технологические жидкости (ОБТЖ);3. буровые сточные воды (БС). Технологические отходы испытания и освоения скважины:1. продукция, полученная из скважины - пластовые флюиды (вода, нефть, газ); 2.ОБТЖ (для вызова притока и глушения скважины ); 3.БСВ.

Осложнени я – это нарушение нормального цикла строительства скважины из-за неполадок, возникающих не по вине непосредственного исполнителя. Осыпи – осложнение, при котором систематически значительное количество более или менее крупных частиц породы отделяются от стенок скважины, падают в ее ствол, подхватываются промывочной жидкостью и выносятся на поверхность. Обвалы – осложнение, когда значительная масса породы внезапно выпадает в скважину, перекрывает кольцевое пространство или все сечение ствола и восходящий поток не в состоянии быстро удалять эту породу. Самопроизвольное искривление ствола скважины А) Причины геологического характера: анизотропия пород, наличие в горных породах трещин и других полостей. Долото, работая на забое, сложенном неоднородными по составу горных пород, встречают разные сопротивления (горные породы залегают не строго горизонтально, а под углом),следовательно, происходит небольшое искривление скважины.Б) Причины технического порядка: наличие в нижней части бурильной колонны изогнутых труб или перекошенных резьбовых соединений при бурении с помощью ЗД, несоосность ствола ротора с направлением скважины, т.е. неправильная компоновка бурового инструмента.В) Причины технологического порядка: высокие осевые нагрузки на долото, вызывающие продольный изгиб нижнего участка бурильной колонны. Для предотвращения выбросов и открытого фонтанирования в случае ГНВП необходимо: герметизировать устье скважины превенторами, следить за их исправностью, своевременно устранять дефекты; систематически контролировать качество пж, выходящей из скважины, прежде всего плотность и газосодержание; перед вскрытием горизонтов с повышенными коэффициентами аномальности заранее увеличивать плотность пж до уровня, достаточного для поддержания небольшого избытка давления над пластовым, но меньше того, при котором возможно поглощение пж; тщательно дегазировать пж, выходящую из скважины (если резко увеличивается газосодержание, то приостановить углубление и заменить пж);при подъеме колонны труб доливать в скважину пж с таким расчетом, чтобы уровень ее всегда находился у устья;в составе бурильной колонны иметь обратный клапан или под вертлюгом – шаровой кран высокого давления. Превенторплашечный: Плашечныйпревентор: Превентор универсальный вращающийся:

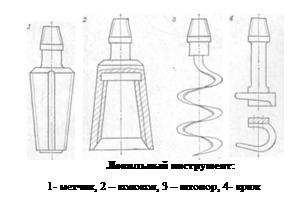

Наиболее распространённые аварии с буровым инструментом. Обрывы труб и породоразрушающего инструмента. Обрывы могут быть прямыми, клиновидными и спиральными, в зависимости от состояния бурового снаряда и прилагаемых к нему нагрузок;развинчивание труб и породоразрушающегоинструмента;падение бурового снаряда, труб и посторонних предметов в скважину (следствие халатности буровой бригады, если устье скважины не закрыто пробкой во время профилактических и ремонтных работ). Причины: 1. Брак завода изготовителя: а) Трещины, раковины из-за не соблюдения технологии производства.б) Брак резьбы соединительных муфт и резьбы вообще (конусность и овальность). Проверяют на данный дефект детали с помощью калибров.в) Брак приобретённый. Проводят промежуточный контроль. 2. Нарушения режима эксплуатации: а) Закрепление резьбовых соединений. Вибрация и утечка буровой жидкости разрушают не докрученную или перекрученную трубу.б) Серосодержащая нефть разрушает трубы (металл становится хрупким), тем более ЛБТ. 3. Нарушение технологии бурения скважины. Ликвидация аварий: Для ликвидации аварий применяют специальные ловильные инструменты: шлипс, колокол, метчик, магнитный фрезер, паук и другие. Однако лучше всего предотвращать аварии, строго соблюдая правила эксплуатации оборудования, своевременно осуществляя его дефектоскопию, профилактику и замену.При авариях с трубами используют колокол и метчик.Метчик предназначен для ликвидации обрывов труб. Они спускаются в скважину на бт, используемых при бурении. Метчик, представляющий собой стальной закаленный винт конической формы с треугольной мелкой нарезкой и 4 продольных канавки, которые образуют режущую кромку, нижний конец которого свободно входит в отверстие штанг. При ввинчивании метчика в оборванную трубу нарезается резьба, а стружки по канавкам удаляются.Продольные канавки ловильного винта предназначаются для стружки, образующейся при прорезывании винтом стенок штанги трубок. Трубы, на которых спускают колокол или метчик, имеют левую резьбу. Если поднять аварийные трубы не удаётся, то ставят цементный мост и забуривают новый ствол.Если попали посторонние предметы в скважину, то используют магнитный фрезер (он измельчает и примагничивает металлический мусор)

Ловители – для извлечения из скважины труб диаметром 50 мм с захватом за замковые соединения и за тело трубы.

Паук одноразовый - Аварии при геофизических и других исследовательских работах

Наклонно-направленные скважины бурят с целью: разведки и эксплуатации нефтяных и газовых месторождений, расположенных под крупными промышленными объектами или населёнными пунктами, а также под гористой или заболоченной местностью, с намывных дамб, эстакад, под горы, овраги, под дном моря, реки, озера;добычи нефти и газа, когда залежи нефти и газ расположены в шельфовой зоне;забуривания второго ствола на определенной глубине с целью обхода оставленного в скважине инструмента и др.;тушения, глушения нефтяных и газовых фонтанов;более полной разработки месторождения;эксплуатации маломощных и слабопроницаемых пластов с целью увеличения поверхности фильтрации;экономии плодородных земель и лесных массивов;обходе соляных куполов. Цели бурения горизонтальных и горизонтально-разветвленных скважин: Профили горизонтальных скважин (ГС): При роторномбурении ствол скважины отклоняется от вертикали с помощью клиновидных или шарнирных отклонителей.

1. В последние годы широко применяется метод безориентированного бурения, сущность которого состоит в том, что после искривления скважины в заданном азимуте до зенитного угла 5-6 гр. отрабатывают 1-2 долота с применением отклонителя, а затем, убедившись при замере зенитного угла и азимута в обеспечении бурения скважины по проектному профилю, переходят к бурению без отклонителя, но с применением специальной компоновки нижней части бурильной колонны (КНБК) и соответствующего ей режима бурения. Учитывая, что компоновка опирается на стенку скважины центратором, можно подбором необходимого веса УБТ Р₁¹ (при известном весе турбобура и долота Р₁) регулировать силу Р₂¹ и, следовательно, разности сил Р₂¹ и Р₂.Если Р₂< Р₂¹, то возникающая на долоте сила будет отклоняющей и бурение осуществляется с увеличением зенитного угла.Если Р₂> Р₂¹, то сила, действующая на долото, будет выпрямляющей, что создаст условия для уменьшения зенитного угла.При Р₂= Р₂¹ наступит стабилизация зенитного угла.Значительного изменения направления бурения (азимута) в этом случае ожидать не следует, т.к. чем больше зенитный угол, тем большая вероятность действия разности сил Р₂¹ - Р₂ в плоскости искривления скважины.Еслибезориентированное бурение с применением компоновки без отклонителя не обеспечивает получение необходимый интенсивности искривления скважины, то возникают необходимость в использовании компоновки с отклонителем. Преимущества кустового строительства нефтяных и газовых скважин. Сокращение материальных и трудовых затрат на обустройство площадок и скважины, подъездных дорог и др.Уменьшение затрат на промысловое обустройство скважин, строительство нефтегазосборных сетей, энергообеспечение промысловых объектов и эксплуатационное обслуживание скважин.Снижение затрат на вышко-монтажные работы.Улучшение баланса времени буровой бригады.Сокращение площади земель, изъятых из сельскохозяйственного производства.Снижение затрат на природоохранные мероприятия.
